产品名称：

8077/1系列工厂用防爆行程开关

型号规格：

8077/1-20 8077/1-11

放大图片

产品类别：

上海电器 -- 特种电器 -- 防爆主令

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

8077/1系列工厂用防爆行程开关产品详细说明：

用途
8077/1系列工厂用防爆行程开关供交流50Hz，电压至550V，直流电压至500V的电路中作反应工作机械的行程，控制其运动方向或行程大小之用。

结构简介
8077/1系列工厂用防爆行程开关由外壳（壳体，盖），传动头和隔爆型微动开关等组成。外壳为增安型结构，采用含镁量不大于0.5%的轻铝合金压铸而成，表面环氧粉末涂复，外形美观且具有耐冲击等优良性能。微动开关固定的壳体内，传动头装在壳体的上端随着杠杆的转动或顶杆的移动，从而实现开关触头的开或闭，盖与壳身之间设有密封圈，并用不锈钢螺钉紧固，可保证外壳的防护等级达到IP54。
隔爆型微动开关，结构紧凑，可靠性强，体积小，通断能力和寿命指标高是具有先进水平的配套元件。

8077/1系列工厂用防爆行程开关技术数据
行程开关额定绝缘电压为交流500伏，约定发热电流为10安，其余基本参数见表1和表2的规定。

类别	额定工作电压（V）	额定工作电流（A）	电缆外径（mm）	防爆等级	防护等级	触头形式
						常分	常分
交流AC	500	10	φ9～φ15.5	Ex ed.ⅡCT6 EExde.ⅡCT6	IP54	1	1
直流DC	500	0.12				1或or1
	220	0.50				1或or1
	24	7				1	1

型号	动作行程(mm)	超行程(mm)	差程(mm)	操作力(kg)
8077/1-20	＜5(mm)	＞4(mm)	＜3(mm)	≯61.8
8077/1-11	＜40°	＞30°	≤25°	≯13.7

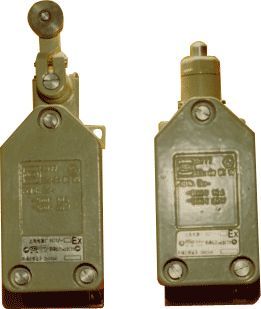

8077/1系列工厂用防爆行程开关

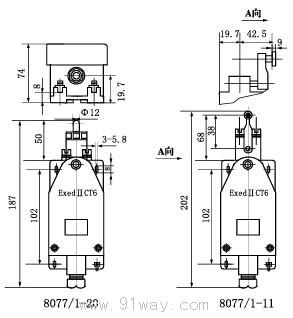

8077/1系列工厂用防爆行程开关（示意图）
