8058系列隔爆型小型断路器产品详细说明：

用途
8058供交流50Hz，电压为380V及以下的电气线路中作为配电电动机保护和隔离用。

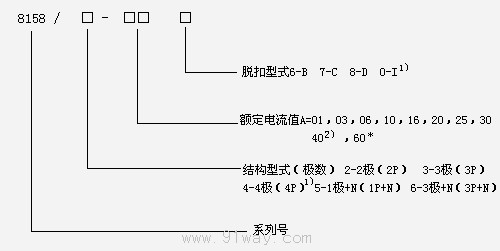

8058系列隔爆型小型断路器型号含义



产品保证在下列条件下可靠地工作
a)海拔高度不超过2000m；
b)周围空气温度不高于+40℃，不低于-20℃；
c)周围空气相对湿度不大于95%（+25℃时）；
d)在正常运行时，可能出现爆炸性气体混合物Ⅱ C 级T5，T6组及以下的场所；
e)在没有雨雪侵袭的地方；
f)能防止水及其它液体侵入的地方；
g)无显著摇动和冲击振动的地方；
h)污染等级为3级；
i)安装类别为Ⅲ类；

8058系列隔爆型小型断路器技术数据
工作制为8h工作制；
额定短路通断能力为6KA；
隔爆断路器的最大连接导线的截面积为10m㎡；
隔爆断路器采用隔爆、胶封结构，防爆标志为Exd Ⅱ CT5，ExdⅡ CT6；
隔爆断路器的约定发热电流见表1；

表1 约定发热电流

温度组别T	T5	T6
电流A	20,25,30,401)	1,3,6,10,16

隔爆断路器的额定工作电压Ue见表2，额定频率50Hz。

表2 额定工作电压

U6	380V	220V
过载特性	B, C和D B,C and D	B和C B and C
极数	2P,3P,3P+N	1P+N,2P

隔爆断路器的额定电流见表3
表3 额定电流

额定电流A	1,3,6,10,16	20,15,30,401)
温度组别	T6	T5

注：1）为隔爆隔离器

隔爆断路器在固定整定额定电流 16A 及以下的前提下，也能作为有限的电动机保护用，其通断能力符合表4的规定。
表4 通断能力

使用类别	通断条件
AC-3	1C/1e	Ur/Ue	COS Ф
	8.0	1.05	0.45

隔爆断路器的暧时脱扣器型式，脱扣电流范围和脱扣时间见表5的规定。
表5 脱扣电流

暧时脱扣器的型式	脱扣电流值	脱扣时间
B	＞3In～5In	3In≥0.1s 5In<0.1s
C	＞5In～10In	5In≥0.1s 10In<0.1s
D	＞10In～20In	10In≥0.1s 20In<0.1s
