产品名称：

TAWF型交流分压电容器

型号规格：

TAWF型交流分压电容器

产品类别：

常规产品 -- 变电设备 -- 分压器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

TAWF型交流分压电容器产品详细说明：

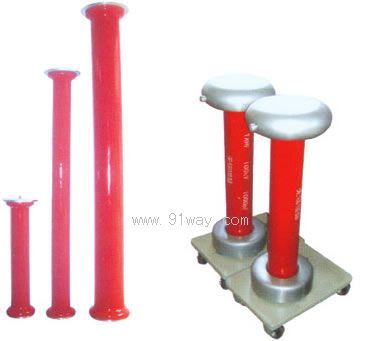

TAWF型交流分压电容器

主要技术性能

项目	性能要求
使用温度范围	-25℃~ +45℃
电容量偏差	-5％；+10％
损耗角正切值	≤0.2％
局放量	技术协议
耐电压	技术协议

TAWF型交流分压电容器

序号	额定电压kV	标称电容pF	工作频率Hz	局放量pC	外形尺寸(mm)
序号	额定电压kV	标称电容pF	工作频率Hz	局放量pC	фD	фd	фH
1	100	300	50	<5	200	130	805
2		500	30~300	<10	185	135	600
3		1000	30~300	<5	205	132	820
4	120	2500	30~300		185	135	1135
5	125	2000	30~300	<5	220	165	1350
6	150	300	50	<5	220	150	945
7	150	2500	30~300	<10	295	222	1330
8	200	2500	30~300	<10	315	245	1300
9	200	4800	30~300	<10	320	260	1330
10	220	1000	30~300	<5	230	155	1624
11	220	2500	30~300	<5	315	246	1505
12	240	2500	30~300	<5	315	246	1800
13	250	400	50		205	130	1700
14		400	30~300	<5	230	150	2005
15		2500	30~300		285	216	1800
16	400	800	30~300	<20	350	216	2485
17	400	1250	30~300	<5	285	212	1740*2

型号规格Model	电容量Capaciance(pf)	额定电压Rated Voltage(KV)	顶置外径（mm）	高(mm)	重量Weight(kg)
	300—1000	50	270	500	25
TAWF-100／300～1000	300～1000	100	270	800	62
TAWF-150／400～1000	400～1000	150	600	1500	90
TAWF-200／400～1000	400～1000	200	900	1800	120
TAWF-250／400～1000	400～1000	250	900	2200	140
TAWF-300／400～1000	400～1000	300	900	2600	270
TAWF-400／400～1000	400～1000	400	1200	3800	500
TAWF-500／400～1000	400～1000	500	1800	5200	700
TAWF-600／400～1000	400～1000	600	1800	5600	700
TAWF-750／400～1000	400～1000	750	2200	7000	1100
TAWF-800／400～1000	400～1000	800	2200	7500	1800
TAWF-1200／400～1000	400～1000	1200	3000	12000	2200
TAWF-1500／400～1000	400～1000	1500	3600	13800	2800
TAWF-1650／400～1000	400～1000	1650	3600	15200	3800
TAWF-2000／500～2000	500～2000	2000	4200	21000	5000

TAWF型交流分压电容器安装尺寸

TAWF型交流分压电容器

TAWF型交流分压电容器

TAWF型交流分压电容器（示意图）
