产品名称: DDG系列低电压大电流变压器
型号规格: DDG系列低电压大电流变压器
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 控制变压器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DDG系列低电压大电流变压器产品详细说明:
概述:
DDG系列低电压大电流变压器适用于额定频率为50赫兹的开关、电流互感器、金刚石、短路加热等电器设备的连续负载试验作升流及加热。一般需在电源前侧加电压调节,使低压侧达到无级调压。

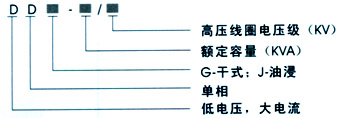

型号含义:

DDG系列低电压大电流变压器型号说明

订货须知:
1、产品型号
2、额定容量
3、高低压电压 如订购特种低压变压器可作特殊产品提出。

技术数据:

型号 额定容量
(KVA)
相数 额定电压 损耗 空载
电流%
阻抗
电压%
连接组别 外限尺寸(mm)
长x宽x高
一次(V) 二次(V) 空载W 短路W
DDG-5 5 1 220.380.650








60 200 5 ≤10 LiO 350X350X500
DDG-10 10 1 220.380.650 80 280 4 ≤10 LiO 400X400X550
DDG-15 15 1 220.380.650 120 400 3.5 ≤8 LiO 430X400X580
DDG-20 20 1 220.380.650 120 450 3.2 ≤8 LiO 440X437X580
DDG-25 25 1 380 650 150 520 3.1 ≤8 LiO 480X450X630
DDG-30 30 1 380 650 240 850 3.1 ≤6 LiO 490X470X650
DDG-35 35 1 380 650 280 940 2.8 ≤6 LiO 530X500X650
DDG-40 40 1 380 650 320 1050 2.7 ≤6 LiO 550X520X650
DDG-50 50 1 380 650 350 1250 2.5 ≤5 LiO 550X520X700
DDG-80 80 1 380 650 450 1800 2.3 ≤5 LiO 680X520X750
DDG-100 100 1 380 650 540 2250 2.1 ≤5 LiO 680X520X750
DDG-150 150 1 380 650 720 2800 1.8 ≤5 LiO 760X580X850
DDG-200 200 1 380 650 840 3200 1.6 ≤5 LiO 760X620X900
DDG-240 240 1 380 650 1000 3500 1.5 ≤5 LiO 810X680X1180
DDG-320 320 1 380 650 1280 4000 1.3 ≤5 LiO 840X680X1200

DDG系列低电压大电流变压器外形图
DDG系列低电压大电流变压器

DDG系列低电压大电流变压器
