产品名称：

YCTL系列(立式)电磁调速电动机

型号规格：

YCTL系列(立式)电磁调速电动机

产品类别：

常规产品 -- 电机产品 -- 多极变速电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

YCTL系列(立式)电磁调速电动机产品详细说明：

1、YCTL（立式）系列电磁调速电动机技术数据与YCT系列相同

2、YCTL系列(立式)电磁调速电动机主要安装及外形尺寸，安装形式如下：

机座号		安装尺寸											外型尺寸				安装型式
		D	E	F	G	M	N	P	h2	h3	S	b	b1	b2	h1	L	V2 V3 B5
112-	4A	19	40	6	15.5	215	180	250	4	0	15	6	150	112	320	540
	4B
132-	4A	24	50	8	20					5			158	132	390	570 595
	4B				24
160-	4A	28	60			265	230	300	5	8			185	160	425	645
	4B															665
180-	4A					300	250	350					188	180	480	685
200-	4A	38	80	10	33						19		230	200	530	805
	4B															845
225-	4A	42	110	12	37	350	300	400				8	255	225	610	965
	4B															1010
250-	4A	48		14	42.5	450	400	500					285	250	670	1130
	4B															1170
280-	4A	55		16	49				6				320	280	730	1260
315-	4A	60	140	18	53	500	450	550					345	315	815	1400
	4B				58											1425
355-	4A	65			67.5	740	680	800			24		385	355	1030	1500
	4B	75		20									410			1630 1660

YCTL系列（小止口）

机座号		安装尺寸											外型尺寸				安装型式
		D	E	F	G	M	N	P	h2	h3	S	b	b1	b2	h1	L	V1 V3 B5
112-	4A	19	40	6	15.5	165	130	200	3.5	0	12	6	150	112	320	540
	4B
132-	4A	24	50	8	20								158	132	390	570
	4B															595
160-	4A	28	60		24	215	180	250	4		15		185	160	425	645
	4B															665
180-	4A												188	180	480	685
	4A
200-	4A	38	80	10	33	265	230	300					230	200	530	805
	4B															845
225-	4A	42	110	12	37	300	250	350	5		19		255	225	610	955
	4B															1010
250-	4A	48		14	42.5								285	250	670	1130
	4B															1170
280-	4A	55		16	49	350	300	400					320	280	730	1260
315-	4A	60	140	18	53	400	350	450				8	345	315	815	1400
	4B															1425
355-	4A	65			58	500	450	550					385	355	1030	1500
	4B	75		20	67.5								410			1630
	4C															1660

YCTL系列(立式)电磁调速电动机

YCTL系列(立式)电磁调速电动机

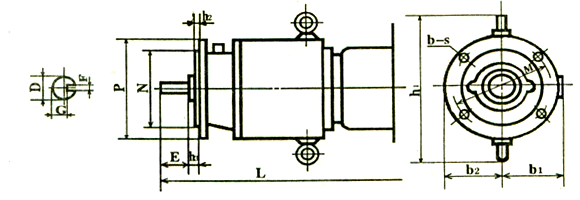

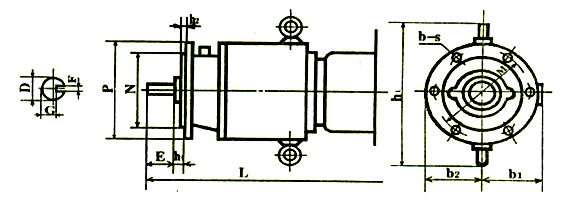

YCTL系列(立式)电磁调速电动机（示意图）
