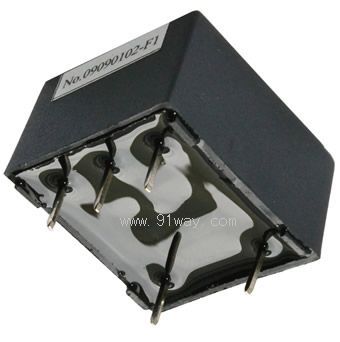

产品名称: VSM025A型霍尔电压传感器
型号规格: VSM025A型霍尔电压传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电压传感器
分栏标签
参考价格: 厂价直销
产品品牌: 奇霍
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VSM025A型霍尔电压传感器产品详细说明:
产品描述:
应用霍尔效应闭环原理的电压传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电压。

电参数

型号

VSM025A

IPN

原边额定输入电流

10

mA

IP

原边电流测量范围

0~±14

mA

ISN

副边额定输出电流

25

mA

KN

匝数比

2500:1000

RM

测量电阻 (VC=±12V)

IP =±10mA时: 30~350

IP =±14mA时: 30~235

Ω

(VC=±15V)

IP =±10mA时: 100~460

IP =±14mA时: 100~315

Ω

VC

电源电压

±12~±15(±5%)

V

IC

电流消耗

VC=±15V 10+Is

mA

Vd

绝缘电压

在原边与副边电路之间2.5KV有效值/50Hz/1分钟

εL

线性度

<0.2

%FS

X

精度

TA =25℃ VC=±15V ±0.7

%

I0

失调电流

TA =25℃ <±0.15

mA

IOT

失调电流温漂

IP=0 TA =-25~+85℃ <±0.35

mA

Tr

响应时间

90% of VPN ≤40

μs

TA

工作环境温度

-25~+85

TS

贮存环境温度

-40~+100

Rp

原边线圈内阻

TA =25℃ 190

Ω

Rs

副边线圈内阻

TA =85℃ 55

Ω

标准

Q/3201CHGL02-2007

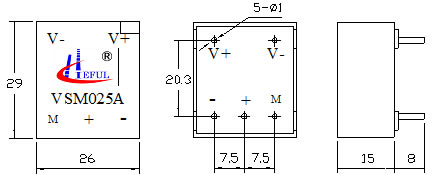

外形尺寸(mm)

VSM025A型霍尔电压传感器外形尺寸

外部接线图
VSM025A型霍尔电压传感器接线图

使用说明

1、测量电压时,Ri电阻串联在传感器原边回路上,为使传感器达到最佳精度,尽量选择Ri的大小使输入电流为10mA左右。
2、工作范围:考虑到初级线圈内阻(与Ri相比,为保持温差尽可能低)和隔离,此传感器适用于测量10~500V电压。为确保测量电阻的稳定性,Ri的功率为额定功率的4倍以上(一般在10W以上)。3、当传感器焊接到线路板上时,需用低温烙铁,焊接时间尽量短,否则将有可能造成管脚内部联线开路。
4、电路板上安装传感器的插孔位置必须与管脚尺寸完全吻合,不可人为挤压管脚,否则也由可能造成管脚内部联线开路。

VSM025A型霍尔电压传感器
