产品名称: VSM1200DP系列霍尔电压传感器
型号规格: VSM1200DP系列霍尔电压传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电压传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VSM1200DP系列霍尔电压传感器产品详细说明:
VSM1200DP系列霍尔电压传感器应用霍尔效应闭环原理的电压传感器,能在电隔离条件下测量各种信号的电压。

电参数

型号
VSM100DP
VSM200DP
VSM400DP
VSM800DP
VSM1000DP
VSM1200DP

VPN
原边额定输入电压
100
200
400
800
1000
1200
V
VP
原边电压测量范围
0~±150
0~±300
0~±600
0~±1200
0~±1500
0~±1500
V
VOUT
副边额定输出电压
  4±1%
V
VC
电源电压
 ±15(±5%)
V
IC
电流消耗
                                   30
mA
Vd
绝缘电压
在原边与副边电路之间3KV有效值/50Hz/1分钟

εL
线性度
<0.2
%FS
V0
零点失调电压
TA=25℃                           <±25
mV
VOT
失调电压温漂
VP=0  TA=-25~+85℃                <±1
mV/℃
Tr
响应时间
<100
us
TA
工作环境温度
-25~+85
TS
贮存环境温度
-40~+100

标准
Q/320115QHKJ01-2010


引脚说明:1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节
使用说明
1、传感器错误的接线可能导致模块损坏。传感器通电后,当被测电压从传感器输入端接入,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。

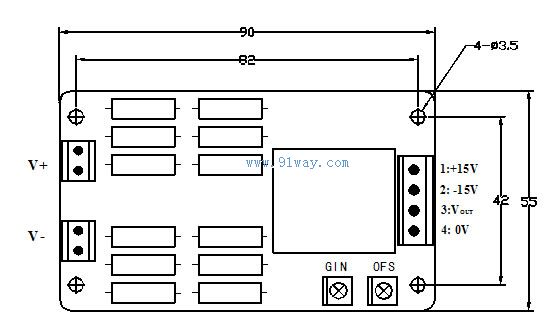

VSM1200DP系列霍尔电压传感器安装尺寸

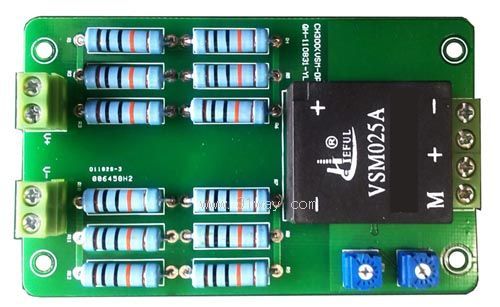

VSM1200DP系列霍尔电压传感器

VSM1200DP系列霍尔电压传感器
