NC-100H高分断小型断路器产品详细说明：

NC-100H高分断小型断路器既有限流特性和高分断能力，分照明线路保护型和电动机保护型，适用于50、60Hz，额定电压240/415V及以下的电路中，亦可用于直流电路，作为线路或电动机的过载及短路保护之用。
该断路器适用于工业、商业、高层和民用住宅等各种场所。常作为C45的“上级”开关使用。

NC100H/U--高分断照明线路保护型，适用于照明配电系统，分断能力为10000A
NC100H/D--高分断电动机保护型，适用于电机动力配电系统，分断能力为10000A

 NC100H系列小型断路器，由塑料外壳。操作机构，触头灭弧系统，脱扣机构等组成，外壳采用高阻燃、高强度的特殊塑料。抗冲击能力强、重量轻。断路器操作机构的零件采用了高强度塑料制品，在确保灵敏、可靠的同时获得了最低的转动惯量，使从短路故障开始到脱扣机构开始动作间的时间很短。脱扣机构由三金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用特殊的导弧角和过道灭弧室，并具有显著的限流特性，电弧约在1ms内由触点移至导弧角再至灭弧室，约在4ms内使电弧熄灭。

    1、断路器的额定电流为：63A、80A、100A
    2、断路器按极数分为：单极、二极、三极和四极

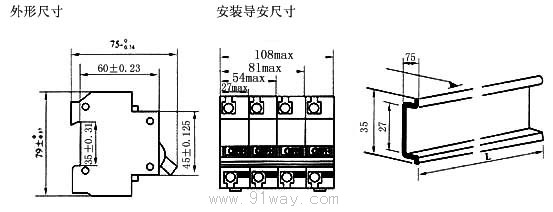

    3、该断路器为嵌入式安装（可在安装导轨上安装）
    4、断路器的额定电压及相关的额定短路分断能力（见表）

额定电流(A)	极数	额定电压(A)	额定短路通断能力
			试验线路预期电流(A)	试验线路功率因数
63,80,100	1P	220,220/380	10000	0.45-0.50
	2P	220/380	10000	0.20-0.25
	3P	380	10000	0.45-0.50
	4P		10000	0.20-0.25

型号	起始状态	试验电流	规定时间	预期结果	附注
NC-100H C型	冷态	1.05In	≥1h(In=63A) ≥2h(In>63A)	不脱扣
	热态	1.30In	<1h(In=63A) <2h(In>63A)	脱扣	电流在5S内稳定地上升为规定值
	冷态	6.4In	≥0.2S	不脱扣
	冷态	9.6In	<0.2S	脱扣
NC-100H D型	冷态	1.0In	≥2h	不脱扣
	热态	1.2In	<2h	脱扣	电流在5S内稳定地上升为规定值
	热态	1.5In	<2min	脱扣	达到热平衡后电流在5S内稳定地上升为规定值
	冷态	7.2In	>2S-≤10S	脱扣
	冷态	10In	≥0.2S	不脱扣
	冷态	14In	<0.2S	脱扣

NC-100H高分断小型断路器
