产品名称: CJ2A系列电动机操动机构
型号规格: CJ2A系列电动机操动机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 电动操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CJ2A系列电动机操动机构产品详细说明:
CJ2A系列电动机操动机构是户外用动力式机构,减速部分采用两级蜗杆减速,与电动机连为一体,由电动机直接带动蜗杆传动,其制作工艺和设计技术均采用国内国际先进和成熟的技术,具有传动平稳无噪声的优点。箱体采用不锈钢铆接工艺,美观、耐用,完全符合电力部门规范化的要求,能够提高隔离操作开头的可靠性。

使用环境条件
周围冷气温度:最高为+40℃;最低为-40℃;
覆冰厚度:不超过10mm;
阳光辐射强度:≤1000W/m2;
风速不超过:34m/s;
海拔不超过:1000m
地震烈度:不超过8度;
污秽等级:Ⅲ级、Ⅳ级;
在二次系统中感应的电磁干扰的幅值不超过1.6KV。

操动机构特点
1、实用性
机构采用两级蜗杆减速,操作平稳、冲击力小、噪音低,并具有可靠的自锁性能;
机构接通电源就能在‘就地’或‘远方’方便操作,电动机经过两级蜗杆减速输出转矩,驱动隔离开关或接地开关准确、可靠地实现合闸、分闸动作;
利用微动开关控制操动机构的输出转角及最终分、合闸位置。利用蜗杆、蜗轮的传动原理保证输出轴的输出轴的输出转矩和速度;
机构可实现电动操作和手动操作,且电动操作和手动操作能够互锁;
箱体为不锈钢铆接结构,其外形美观、结构合理,具有可靠的防水、防尘、防腐及防锈蚀功能。对各种地域均能适应,与传统的焊接和螺栓连接结构相比,更为轻巧和美观;
二次元件中的接触器采用带防护盖的结构,防止误碰产生的误操作
2、经济性
只需普通电源就能操作,无需其它附属设备;
本操作机构结构简单,维护方便,零部件标准化程度高,自制件少,互换性强;
机构内的轴承及两级蜗杆减速都是密封式结构,可不加油脂润滑,做到免维护;
产品经久耐用、价格合理。

订货须知
订货时请写明:
1、机构型号;
2、电动机电源电压及控制回路电源电压和电源性质;
3、辅助开关接点数(一般分为6开6闭、8开8闭、10开10 闭、12开12闭,如不注明则按6 开6闭供货);注:人力操动机构的辅助开关接点数为:4开4闭、6开6闭、8开8闭。
4、电热器投入方式(如不注明则以手动投入方式供货);
5、如有特殊要求与制造厂协商。

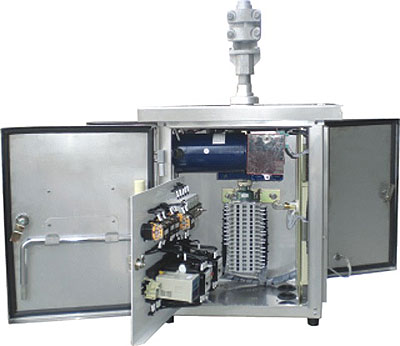

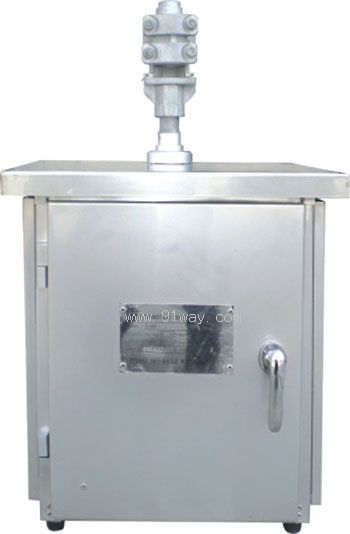

CJ2A系列电动机操动机构外形图

CJ2A系列电动机操动机构

CJ2A系列电动机操动机构
