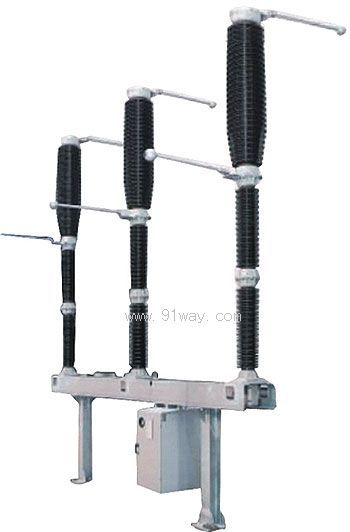

产品名称: LW38-245自能式SF6断路器
型号规格: LW38-245自能式SF6断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- SF6气体断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LW38-245自能式SF6断路器产品详细说明:
LW35-245型自能式六氟化硫断路器系户外交流三极50Hz高压输变电设备,用于分合额定电流、故障电流或转换线路,实现对输变电系统的保护、控制及操作,可以进行分闸、合闸和快速自动重合闸操作及三极电气联动。
该断路器采用最新的设计原理,具有结构简单,体积小、耗材少,需要的操作能量小,可靠性高,安装容易,噪音低等特点。是我公司开发研制的新一代高压六氟化硫断路器。

使用环境条件
环境温度:-30℃~+50℃。
风 压:不大于700pa。
海拔高度:不大于3000m。
地震烈度:不大于9度。
空气污秽程度:Ⅲ级。

LW38-245自能式SF6断路器额定参数
断路器及操动机构的额定参数见表1。
表1 断路器的额定参数

序号 名称 主要技术参数
1 额定电压 kV 220
2 额定绝缘水平 kV 见表2
3 额定频率 Hz 50
4 额定电流 A 3150
5 额定短路开断电流 kA 40
6 额定短时耐受电流 kA 40
7 额定峰值耐受电流 kA 100
8 额定短时持续时间 s 3
9 额定短路关合电流(峰值) kA 100
10 近区故障开断电流 kA 30/36
11 额定线路充电开断电流 A 125
12 额定失步开断电流 kA 10
13 额定短路开断电流下累计开断次数 (次 ) 16
14 首开极因数 1.3
15 SF6气体压力(20℃) MPa 见表3
16 控制回路和辅助回路电源额定电压 见表4
17 额定操作顺序 分-0.3s-合分-180s-合分
18 机械特性 见表5
19 主回路电阻 μΩ 50
20 断路器机械耐久 (次 ) 3000
21 接线端子静拉力 水平纵向 FshA N 1250
水平横向 FshB N 1000
垂直方向 FtVm N 1250
22 SF6气体年漏气率 ≤1%
23 SF6气体水分含量 (V/V) 10 ≤150
24 触头行程 (mm ) 200-4(+4)
25 触头接触行程 (mm ) 28-2(+4)

LW38-245自能式SF6断路器
