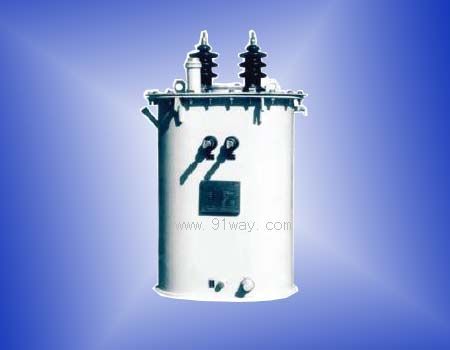

10KV级单相配电变压器产品详细说明：

10KV级单相配电变压器说明：

10KV级单相配电变压器采用全密封波纹油箱结构，变压器油和周围空气不断接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命。
10KV级单相配电变压器执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》和JB/10317-02《单相油浸式配电变压器技术参数和要求》。

D9-M.R-5～100/10系列是单相油浸式R型卷铁心配电变压器，单相铁心为R型单框双心柱卷制结构，在最外层点焊不绑扎。铁心材料选用DQ-133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。铁心片纵剪允许偏差宽度0.2mm，剪切毛刺＜0.03mm。铁心为无接缝连续卷制而成。R型铁心片宽保证铁心截面为圆形，铁心卷制成后进行真空退火，消除了应力，降低了损耗。

额定容量 kVA	联结组 标号	电压组合			空载电流％	空载损耗W	负载损耗 （75℃）W	短路阻抗％
		高压kV	高压分接范围%	低压kV
5	Ⅱ0	10	±2×2.5%	2×0.24	4	35	145	3.5
10					3.5	55	260
16					3.2	65	365
20					3	80	430
30					2.8	100	625
40					2.5	125	775
50					2.3	150	950
63					2.1	180	1135
80					2	200	1140
100					1.9	240	1650
