GKK-W单相交流移相调压模块产品详细说明：

GKK-W单相交流移相调压模块是本公司开发配套GJH300-MK系列大功率固态继电器进行输入控制的调压模块。也可以直接连接大容量双向可控硅或两相单相可控硅。当在1—5VDC间调节模块的输入电压时，模块输出端产生一个与电网电压同步的0~180o脉冲调制信号来控制串接在电路中的功率器件的输出电压。

GKK-W单相交流移相调压模块引脚功能：

名称	功能
220VAC	220V电源
G	输出（双向可控硅控制极）
A	输出（双向可控硅阳极）
＋5V	基准（供手动电源）
1～5V	控制信号输入
COM	控制信号负端

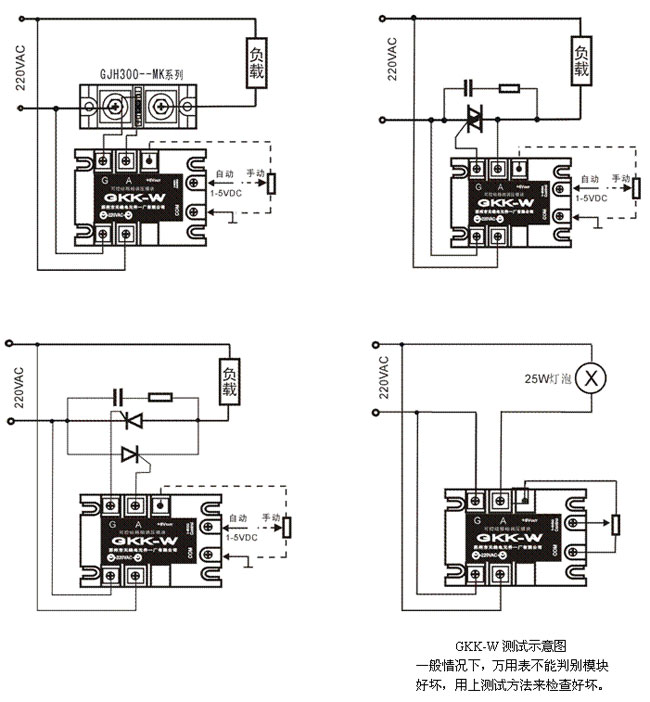

应用电路：

应用线路中：电位器10K，若自动输入是4-20mA请加接250Ω电阻后输入。



3、模块体积：106mm*75mm*33mm。

4、注意事项：在大功率可控硅控制极损坏而不被触发导通情况下，如触发模块仍有控制电压时，则电网的电流从A端输入，从G端再到负载，而电网电压极大部分则降在A、G两端，这电压电流产生的发热，在数秒钟内会将A、G两端内部器件烧毁。
建议：在A、G端回路中加接0.1A保险丝能保护以上情况（特别是在调试时能保护调压模块）本模块自身发热量很少，一般无需另外散热。
