35STH系列混合试步进电机产品详细说明：

35STH系列混合试步进电机

步距角精度------------------------------±5%
温 升------------------------80℃ Max.
环境温度-----------------20℃~+50℃
绝缘电阻---------------100MΩ Min.50V DC
绝缘强度----------------1000V 50Hz 1mA 1Minute
绝缘等级 ………………………………B

二、技术数据

电机型号	步矩角  ( ° )	机身长 L(mm)	相电压  (V)	相电流 (A)	相电阻（Ω）	相电感  (mH)	静力矩 (g.cm)	引线数 (NO.)	重量(kg)
35STH26-0604A	1.8 /0.9	26	3.24	0.6	5.4	3.5	510	4/6	0.13
35STH26-0284A			7.4	0.28	26	19.2	650
35STH28-0504A		28	10	0.5	20	13.5	1000		0.14
35STH28-0406A			11.2	0.4	28	10	500
35STH36-0704A		36	1.4	0.7	2	2.9	920		0.18
35STH36-1004A			2.7	1.0	2.7	4.3	1400
*以上仅为代表产品，派生产品可根据客户要求制作

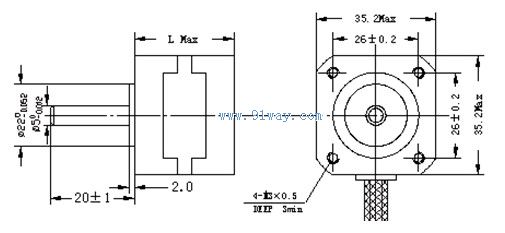

三、35STH系列混合试步进电机外型图

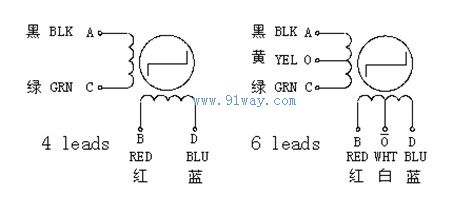

四、35STH系列混合试步进电机接线图
