产品名称: KDH系列电焊机开关
型号规格: KDH系列电焊机开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电焊机开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 产品电子样本(pdf格式)
KDH系列电焊机开关产品详细说明:
用途
KDH系列电焊机用转换开关主要用于控制BX3系列电焊机转换,改变线圈 匝数或接法,使线圈分档,从而扩大电流调节范围。也可用于其它采用动圈式变压器的弧焊机。

产品型号及其含义
KDH系列电焊机开关型号说明

KDH系列电焊机开关分类

1 按约定自由空气发热电流分
  有125A、160A和200A三种

2 按转换档次分
  有Ⅰ档和Ⅱ档


主要技术参数

型号参数
KDH-125
KDH-160
KDH-200
约定发热电流
A
125
160
200
空载操作循环次数
10,000
操作频率次/h
120

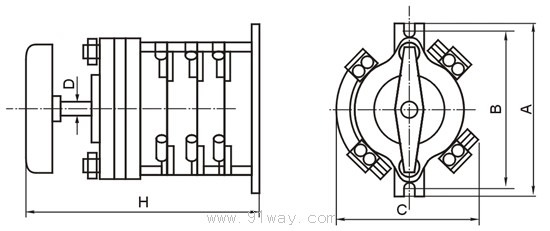

外形尺寸和安装尺寸
KDH系列电焊机开关外形尺寸

型号规格
尺寸(mm)
A
B
C
H
D
KDH-125
142
112
120
170
Φ9
KDH-160
155
142
142
190
Φ9
KDH-200
155
142
142
194
Φ9

接线图

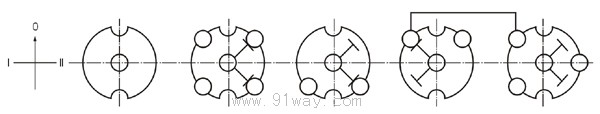

KDH-125接线图线
KDH系列电焊机开关接线图1

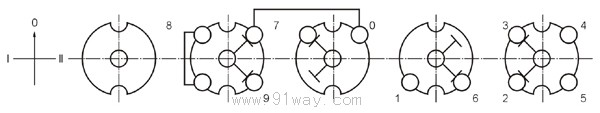

KDH-160、200接线图线
KDH系列电焊机开关接线图2
KDH系列电焊机开关
