产品名称: JGJ33,JGJ35三相卧式交流固态继电器
型号规格: JGJ33,JGJ35三相卧式交流固态继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 固态继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JGJ33,JGJ35三相卧式交流固态继电器产品详细说明:

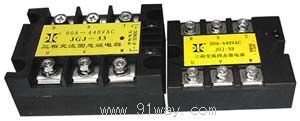

JGJ33,JGJ35三相卧式交流固态继电器

型 号 JGJ33(原JGX33 直流控制) JGJ35(原JGX33 交流控制)



控制电压 4~32 VDC 160~240 VAC
控制电流 ≤25 mA
启动电流 ≥8mA
关闭电压 ≤1.5VDC ≤30VAC
通断时间 ≤10mS



负载电压 440VAC  660VACC
最大负载电流 10、20、30、40、50A  60、80、90…180A  200、250、300、350A
通态压降 ≤1.5V  ≤1.8V
断态电压 ≥ 800V  ≥ 1500V




隔离电压 ≥2500V
绝缘电压 ≥2500V
绝缘电阻 ≥100MΩ
工作温度 —25∼75 ℃
电源频率 50/60HZ
散热条件 ≥20A配散热器,≥30A再加风扇强冷
负载电流安全系数 阻性负载取2-3倍,感性负载取3-4倍
外形尺寸(代号) 86×68×28 mm3 (J-6)  105×74×41 mm3(J-3)  120×84×56 mm3(J-5)

JGJ33,JGJ35三相卧式交流固态继电器安装尺寸1   JGJ33,JGJ35三相卧式交流固态继电器安装尺寸2   JGJ33,JGJ35三相卧式交流固态继电器接线图

JGJ33,JGJ35三相卧式交流固态继电器

JGJ33,JGJ35三相卧式交流固态继电器
