BQX系列星三角起动器(ⅡB)产品详细说明：

适用范围
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB



产品特点：
适用三相异步电动机不频繁起动和停止；
铸铝合金或钢板焊接外壳，表面喷塑；
内装交流接触器、热继电器、时间继电器、电流互感器、电压表、电流表、转换开关、指示灯。
延时自动控制时间继电器（0－60秒内可调）；
适用不间断长期工作制或反复短时工作制、在反复短时工作制下的操作频繁为30次/小时，两次连续起动间隔时间不小于90秒；
具有过载、缺相保护功能；
可根据用户要求特制；
钢管或电缆布线均可；
45KW以下为铝合金壳体，45KW（含45KW）以上的为钢板焊接壳体；
符合GB3836-2000，IEC60079标准要求。

主要技术参数

产品型号	控制电机功率（KW）	额定电流（A）	热继电器整定额定电流（A）	实践继电器整定值（S）
BQX-3	13	26	1.051n	11
BQX-17	17	33		13
BQX-22	22	42.5		15
BQX-30	30	58		17
BQX-37	37	72		17
BQX-45	4	90		20
BQX-55	55	105		24
BQX-75	75	150		30
BQX-95	95	190		35

防护等级	防爆标志	防腐等级	进口线螺纹(G”)	出口线螺纹(G”)	电缆外径（Φmm）
IP54	Exd ⅡBT4	WF1	1’/2～3	1’/2～3	30～50

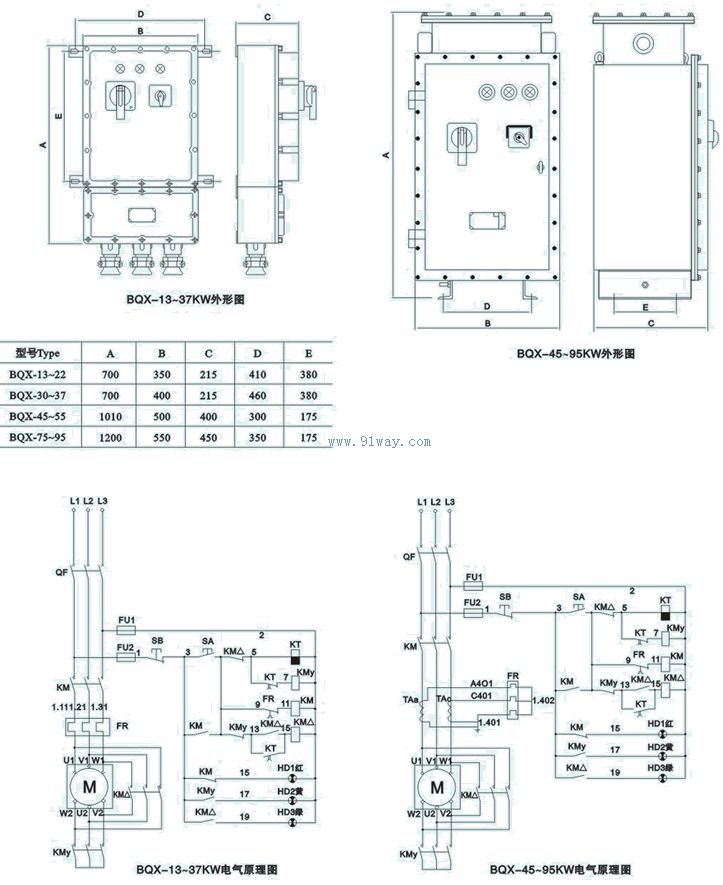

外形举例

BQX系列星三角起动器(ⅡB)
