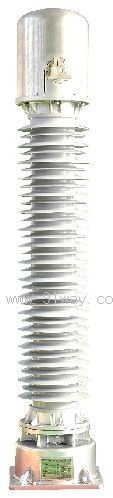

JENJH8-110W系列电子式电压互感器产品详细说明：

一、概述(Description)
JENJH8-110W系列电子式电压互感器为绝缘脂灌封绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压110kV的中性点有效接地的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC60044-7：1999及GB/T20840·7-2007《电子式电压互感器》标准。

三、结构简介(Construction)
JENJH8-110W系列电子式电压互感器为全封闭支柱式结构，采用电容分压式原理，外绝缘为硅橡胶外护套和伞裙，具有耐电弧、耐紫外线、耐老化、寿命长、耐污染及潮湿等特点，适宜于任何位置、任意方向安装。测量范围宽，二次短路时不会产生强电流，二次输出为小电压信号，功耗极小，不需将大信号转化为小信号，简化了误差源，提高了整个系统的稳定性和准确度。

四、技术参数(Technical data)
1、额定绝缘水平(rated insulation level)：126/230/550kV
2、局部放电水平符合GB/T20840·7-2007《电子式电压互感器》标准。(The conditions of the partial discharge test according to GB/T20840·7-2007《electronic voltage transformer》will be fulfilled without exception.)
3、用户如有其它技术要求，可与我厂联系。(If the customer has other requirement for technology, they can contact our factory.)

4、技术参数表(technical data form)：

1	设备最高电压 Highest voltage of equipment	126kV
2	额定一次电压 Rated primary voltage	110/√3kV
3	额定二次电压 Rated secondary voltage	1.5V,4V,5V,4/√3V,6.5/√3V
4	额定输出数字量 Rated digital output	0x2D41
5	测量级准确级 Accuracy class for measurement	0.2级(class)
6	保护级准确级 Accuracy class for protection	3P
7	额定频率 Rated frequency	50Hz（或60Hz）
8	额定负荷 Rated burden	0.001VA，0.01VA，0.1VA，0.5VA
9	额定唤醒时间 Rated wake-up time	0
10	环境温度 Ambient temperature	－40℃～＋80℃
11	环境污秽等级 Pollution class	Ⅳ

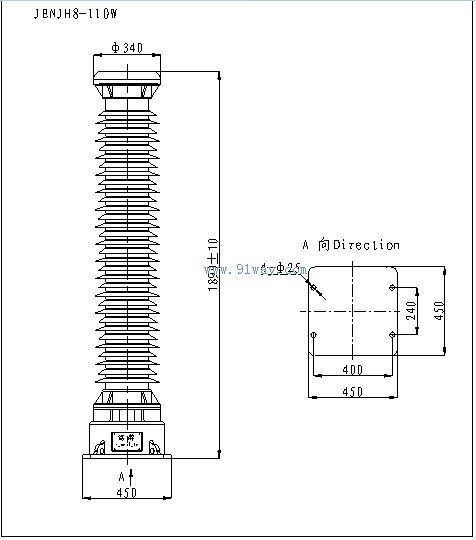

五、外形及安装尺寸图(Outline drawing and dimensions of installation)

JENJH8-110W系列电子式电压互感器
