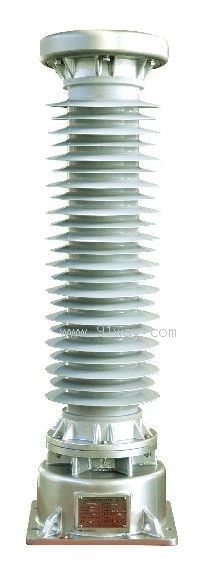

产品名称: JENJH8-66W系列电子式电压互感器
型号规格: JENJH8-66W系列电子式电压互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 电子式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 靖互
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JENJH8-66W系列电子式电压互感器产品详细说明:

一、概述(Description)
JENJH8-66W系列电子式电压互感器为绝缘脂灌封绝缘全封闭产品,适用于额定频率50Hz或60Hz、额定电压66kV的中性点有效接地的电力系统中,作电能计量、电压监测和继电保护用。本产品符合IEC60044-7:1999及GB/T20840·7-2007《电子式电压互感器》标准。

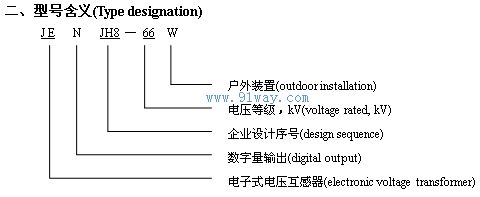

JENJH8-66W系列电子式电压互感器型号说明
三、结构简介(Construction)
JENJH8-66W系列电子式电压互感器为全封闭支柱式结构,采用电容分压式原理,外绝缘为硅橡胶外护套和伞裙,具有耐电弧、耐紫外线、耐老化、寿命长、耐污染及潮湿等特点,适宜于任何位置、任意方向安装。测量范围宽,二次短路时不会产生强电流,二次输出为小电压信号,功耗极小,不需将大信号转化为小信号,简化了误差源,提高了整个系统的稳定性和准确度。

四、技术参数(Technical data)
1、额定绝缘水平(rated insulation level):72.5/160/350kV
2、局部放电水平符合GB/T20840·7-2007《电子式电压互感器》标准。(The conditions of the partial discharge test according to GB/T20840·7-2007《electronic voltage transformer》will be fulfilled without exception.)
4、技术参数表(technical data form):

1
设备最高电压
Highest voltage of equipment
72.5kV
2
额定一次电压
Rated primary voltage
66/√3kV
3
额定二次电压
Rated secondary voltage
1.5V,4V,5V,4/√3V,6.5/√3V
4
额定输出数字量
Rated digital output
0x2D41
5
测量级准确级
Accuracy class for measurement
0.2级(class)
6
保护级准确级
Accuracy class for protection
3P
7
额定频率
Rated frequency
50Hz(或60Hz)
8
额定负荷
Rated burden
0.001VA,0.01VA,0.1VA,0.5VA
9
额定唤醒时间
Rated wake-up time
0
10
环境温度
Ambient temperature
-40℃~+80℃
11
环境污秽等级
Pollution class

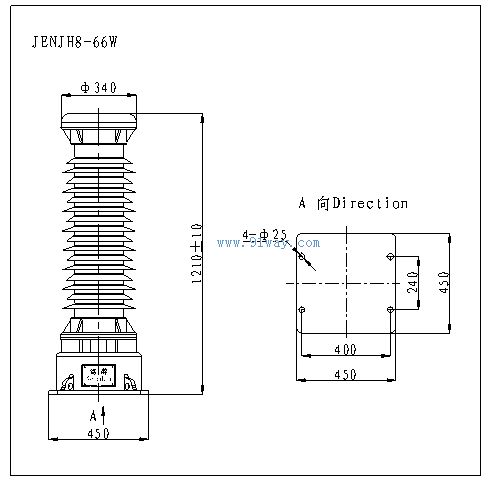

五、外形及安装尺寸图

JENJH8-66W系列电子式电压互感器安装尺寸
JENJH8-66W系列电子式电压互感器

JENJH8-66W系列电子式电压互感器
