LEMZKJH8-0.5型开合式电子式电流互感器产品详细说明：

一、概述(Description)
LEMZKJH8-0.5型开合式电子式电流互感器主要适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中测量电流，广泛用于紧凑型全绝缘环网开关柜，本产品符合IEC60044-8：2002及GB/T20840·8-2007《电子式电流互感器》标准。



三、结构简介(Construction)
LEMZKJH8-0.5型开合式电子式电流互感器为开合式，采用ABS工程塑料外壳环氧树脂一体化浇注成形，具有绝缘性能好，外形美观，便于安装等特点。该产品体积小，重量轻，无需维护，安装时将两个半圆环抱在分相电缆上，用抱箍抱紧卡住，与电缆于一体，和谐美观。特别是其开合式结构可直接卡装在电缆上，实现在不改动电缆的情况下免工具安装。测量范围宽，二次开路不会产生高电压，二次输出为小电压信号，功耗极小，不需将大信号转化为小信号，简化了误差源，提高了整个系统的稳定性和准确度。

四、技术参数(Technical data)
1、LEMZKJH8-0.5型开合式电子式电流互感器的一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。(Because 2、技术参数表(technical data form)：

1	额定一次电流 Rated primary current	20～630A
2	额定二次电压（测量级） Rated secondary voltage for measurement	1.5V，4V
3	额定二次电压（保护级） Rated secondary voltage for protection	150mV、225mV(铁心式线圈) (core type coil)
4	额定输出数字量（测量级） Rated digital output for measurement	0x2D41
5	额定输出数字量（保护级）Rated digital output for protection	0x01CF/0x00E7
6	测量级准确级 Accuracy class for measurement	0.2级(class)
7	保护级准确级 Accuracy class for protection	5P25(铁心式线圈) 5P25(core type coil)
8	额定频率 Rated frequency	50Hz（或60Hz）
9	额定负荷 Rated burden	2kΩ，20kΩ,2MΩ
10	额定一次时间常数 Rated primary time constant	100mS
11	额定唤醒时间 Rated wake-up time	0
12	环境温度 Ambient temperature	－40℃～＋40℃

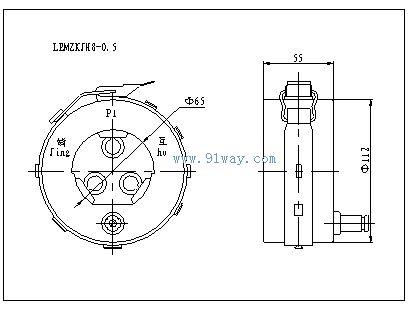

五、外形及安装尺寸图

LEMZKJH8-0.5型开合式电子式电流互感器
