产品名称: WL直接水冷型盘式电涡流制动器
型号规格: WL直接水冷型盘式电涡流制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 涡流制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WL直接水冷型盘式电涡流制动器产品详细说明:
WL电涡流制动器

1、按转动惯量比较:鼓式转动惯量最大,爪式次之,盘式最小,最接近被测机实测值。
2、按冷却效果比较:直接水冷比间接水冷好。但高温下锈蚀,防垢问题仍没有完全解决,综合分析间接水冷强于直接水冷。
德国申克公司生产的主导产品为间接水冷盘式电涡流制动器。
美国通用公司(GE公司)生产为直接水冷盘式电涡流制动器。

WL直接水冷型盘式电涡流制动器从严密的电磁设计理论到严格的生产管理,都给此产品及用户以质量的保证,由于它采用了国外多项先进技术,这就使得它越来越多地被广大用户所认可。它大致有以下几个特点:
①结构简单,容易安装,使用维护方便和经久耐用。
②尺寸小,重量轻,风阻力矩小。
③采用盘式转子、转动惯量小,动态响应时间短。
④采用了背部间接水冷泠却方式,进行了特殊处理,可减少锈蚀。
⑤励磁绕组进行了优化设计,易于统一匹配控制系统。
⑥完全可实现自动化。远距控制性能稳定。
⑦由它可组成高准确度的试验台或一般的试验台,通用化强。
⑧测试精度和控制精度高。

规格型号
额定转速(r/min) 额定转矩(Nm) 吸收功率(kw) 激磁电流(A) B1 D1 HD L B D L1 d(h7) H d1 b
WL5 200





6000

5 0.75 <5 150  105 278 225 110 190 40 15 120 12 5
WL10 10 1.5 <5 158  139 300 225 118 210 50 20 130 12 6
WL20  20 3 <5 170  166 338 252 130 250 60 28 150 14 8
WL50 50 8 <5 224  208 420 307 180 320 80 35 185 18 10
WL100 100 15 <5 240  260 472 346 200 360 100 40 215 22 12
WL200  200 30 <5 280  294 550 396 230 440 110 55 250 22 16
WL300 300 45 <10 300  330 655 465 240 490 140 55 295 22 16
WL650 150



4000
650 100 <10 400  395 780 540 330 600 140 70 350 25 20
WL1000  1000 150 <10 440  440 830 585 380 680 140 80  385 28 22
WL2000 2000 315 <10 620  830 960 1240 560 610 170 90 355 35 25

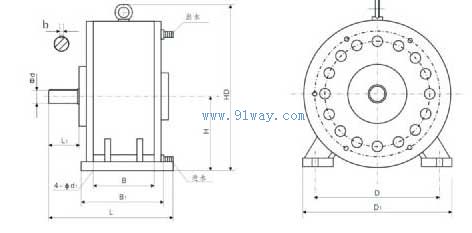

WL直接水冷型盘式电涡流制动器外形尺寸

WL直接水冷型盘式电涡流制动器

WL直接水冷型盘式电涡流制动器
