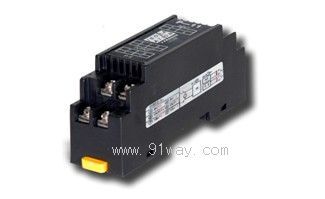

P-03系列无源直流信号隔离器产品详细说明：

P-03系列无源直流信号隔离器输入、输出范围（输出回路供电、解决电源冲突）

代码	输入	代码	输出
1	0-75mV	1	两线制输出4-20mA
2	0-5V
3	0-10V
4	0-330V
5	0-10mA
6	0-20mA
7	4-20mA
8	用户特定参数

P-03系列无源直流信号隔离器主要技术规格

输入阻抗	电压型≥100KΩ 电流型≤100Ω
输出负载电阻	0-500Ω
精 度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃～＋60℃
绝缘电阻	输入、输出之间≥100MΩ(500VDC)
绝缘强度	输入、输出之间≥1500VAC/分钟
两线制电源	24VDC（接口内部电源）

订货注明
标明输入、输出信号的代码 例：输入0-10VDC 输出4-20mA 型号P-0331

产品特点
自供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出全隔离

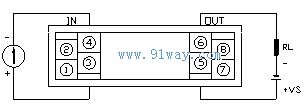

P-03系列无源直流信号隔离器接线图

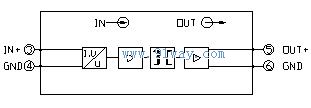

方框图


外形尺寸
