P-14系列热电阻信号隔离器产品详细说明：

P-14系列热电阻信号隔离器输入、输出范围



代码	输入	代码	输出
1	CU50(-20℃-100℃)	1	-1-5V
2	CU100(0-100℃)	2	0-5V
3	PT100(0-150℃)	3	1-5V
4	PT100(0-200℃)	4	0-20mA
5	PT1000(0-400℃)	5	4-20mA
8	用户特定参数

P-14系列热电阻信号隔离器技术规格

热电阻激励电流	恒流800uA
输出阻抗	电压型≥10KΩ 电流型≤550Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入、输出之间 ≥100MΩ(500VDC)
绝缘强度	电源、输入、输出之间≥1500VAC/分钟
电源	24VDC±10%
消耗功率	＜1W

订货注明
标明输入、输出信号的代码 例：输入PT100(0-200℃)输出4-20mA 型号P-1445

产品特点
24V供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出、电源，三端口全隔离

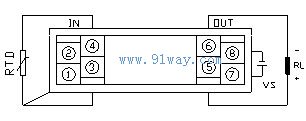

接线图

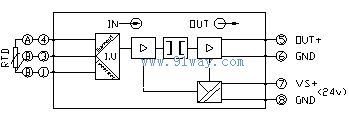

方框图


外形尺寸
