P-05系列无源热电阻信号隔离器产品详细说明：

P-05系列无源热电阻信号隔离器输入、输出范围

代码	输入	代码	输出
1	CU50(-20℃-100℃)	1	两线制输出4-20mA
2	CU100(0-100℃)
3	PT100(0-150℃)
4	PT100(0-200℃)
5	PT1000(0-400℃)
8	用户特定参数

主P-05系列无源热电阻信号隔离器要技术规格

热电阻激励电流	800uA
输出负载电阻	0-500Ω
精 度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃～＋60℃
绝缘电阻	输入、输出之间≥100MΩ(500Vdc)
绝缘强度	输入、输出之间≥1500Vac/分钟
两线制电源	24VDC（接口内部电源）

订货注明
标明输入、输出信号的代码 例：输入PT100(0-200℃) 输出4-20mA 型号P-0541

产品特点
自供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出全隔离

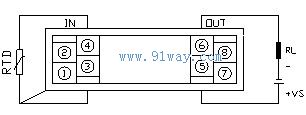

接线图

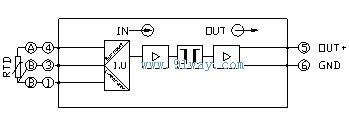

方框图

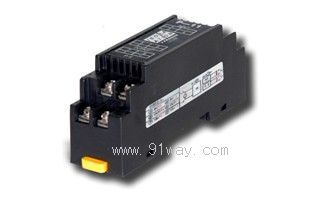

外形尺寸
