G-213两路输入两路输出配电器产品详细说明：

G-213两路输入两路输出配电器输入、输出范围



代码	输入1	代码	输出2	代码	输入1	代码	输出2
1	4-20mA 现场两线制变送器		4-20mA 现场两线制变送器	A	0-2V	A	0-2V
				B	0-5V	B	0-5V
				C	0-10V	C	0-10V
				D	1-5V	D	1-5V
				E	0-10mA	E	0-10mA
				F	0-20mA	F	0-20mA
				G	4-20mA	G	4-20mA
				H	用户自定义

G-213两路输入两路输出配电器主要技术规格

配电电压	22-28V(最大驱动电流30mA)
输出阻抗	0-500Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入1、输出1、输入2、输出2之间 ≥1500VAC/分钟)
绝缘强度	电源、输入、输出1、输出四路之间≥1500VAC/分钟
电源	24Vdc±10%
消耗功率	＜2W

订货注明
标明输入、输出信号的代码 例：输入1:4-20mA 输出2:4-20mA 输出信号1:4-20m 输出2:4-20mA 隔离分配器型号G-213A7G

产品特点
24V供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出、电源，端口间全隔离

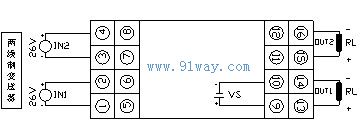

G-213两路输入两路输出配电器接线图

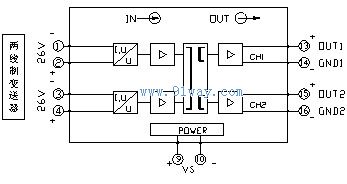

方框图


外形尺寸
