产品名称: NLL系列配电螺栓型铝合金耐张线夹及绝缘罩
型号规格: NLL系列配电螺栓型铝合金耐张线夹及绝缘罩
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 电站金具
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
NLL系列配电螺栓型铝合金耐张线夹及绝缘罩产品详细说明:

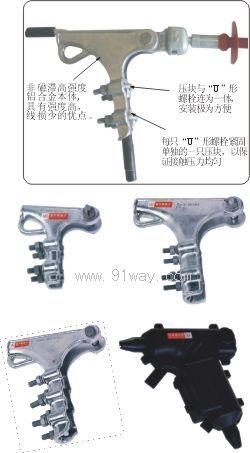

NLL系列配电螺栓型铝合金耐张线夹及绝缘罩适用于10kV及以下架空线路及发电厂、变电站,将架空绝缘铝导线或裸铝导线,固定在转角或终端耐张杆的绝缘子上,从而将架空导线固定或拉紧,用于绝缘导线时加用绝缘罩,起绝缘防护作用。
由于采用了非磁滞的高强度铝合金材料并于热处理工艺,因此产品具有强度高,线损少的优点,是值得推广的节能金具。我公司应用户要求开发了带有自紧作用的高握力改良型产品NLL-J系列,可满足绝缘导线不剥皮安装的握力要求。

绝缘罩性能特点
工频耐压:≥45KV保压1分钟不击穿,不闪络;
绝缘电阻:>1.0×1014Ω
环境温度:-300C~900C
耐气候性能:经人工气候老化试验1008小时后性能良好

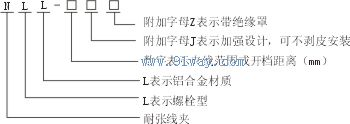

NLL系列配电螺栓型铝合金耐张线夹及绝缘罩型号说明

NLL系列配电螺栓型铝合金耐张线夹及绝缘罩型号说明

型号规格及技术参数

型号 适用不剥皮安装导线规划(mm2)(10kV) 适用不剥皮安装导线规划(mm2)(1kV) 适用剥皮安装导线规划(mm2) 夹线范围 (mm) U形螺丝 标称破坏 载荷(kN) 配套绝缘罩型号
个数 直径
NLL-1(190) / / 16~70 Φ7.6~16.2 2 M12 40 NLLZ-230
NLL-2(230) / / 50~95 Φ8.5~19.6 2 M12 40
NLL-3(285) / / 95~150 Φ11.4~22.6 2 M12 70 NLLZ-285
NLL-4(320) / / 120~185 Φ13~26.4 3 M12 70 NLLZ-320
NLL-5(350) / / 120~300 Φ13~28.6 3 M14 70 NLLZ-350
NLL-190J 16~50 16~70   Φ7.6~16.2 2 M10 40 NLLZ-230
NLL-230J 25~95 70~120   Φ8.5~19.6 2 M10 40
NLL-285J 95~150 120~240   Φ11.4~22.6 2 M 12 70 NLLZ-285
NLL-320J 150~240 /   Φ13~26.4 2 M12 70 NLLZ-320
NLL-350J 300 /   Φ13~28.6 3 M12 70 NLLZ-350

注:
1.本产品也可用于剥线安装,剥线安装时应缠绕铝包带防止导线受损,剥线安装时根据包缠后外径对应表中夹线范围选型
2.如果订购带绝缘罩的产品,请再型号后加Z,如“NLL-230Z";如单独购买绝缘罩请按选型表选择,如“NLLZ-230

NLL系列配电螺栓型铝合金耐张线夹及绝缘罩
