G-112系列直流信号隔离分配器产品详细说明：

G-112系列直流信号隔离分配器输入、输出范围

代码	输入	代码	输出1	代码	输出2
1	0-75mVDC	A	0-5VDC	A	0-5VDC
2	0-5VDC	B	0-10VDC	B	0-10VDC
3	0-10VDC	C	1-5VDC	C	1-5VDC
4	0-250VDC	D	0-10mA	D	0-10mA
5	0-10mA	E	0-20mA	E	0-20mA
6	0-20mA	F	4-20mA	F	4-20mA
7	4-20mA	G	-10V-+10VDC	G	-10V-+10VDC
8	用户特定参数

主要技术规格

输入阻抗	电压型≥100KΩ 电流型；100Ω
输出阻抗	电压型≥10KΩ 电流型≤550Ω
精度	±0.2%F.S
温度系数	<50ppm/℃
环境温度	－10℃-＋60℃
绝缘电阻	电源、输入、输出1、输出2之间≥100MΩ(500VDC)
绝缘强度	电源、输入、输出1、输出2端口之间≥1500VAC/分钟
电源	24Vdc±10%
消耗功率	＜2W

订货注明
标明输入、输出信号的代码 例：输入0-5V 输出1：4-20mA 输出2：0-5V 输出信号2：1-5V 型号G-1122FA

产品特点
24V供电 35mmDIN导轨安装 定端子，螺栓接线 输入、输出、电源，端口间全隔离

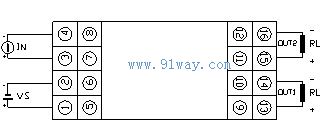

接线图

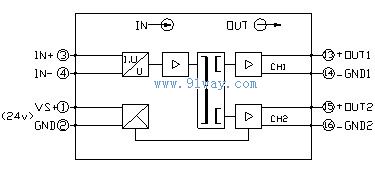

方框图

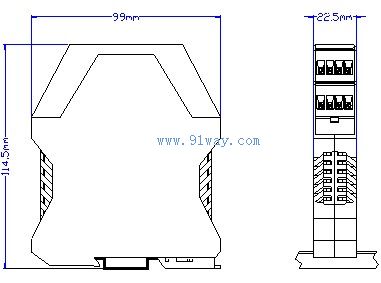

外形尺寸
