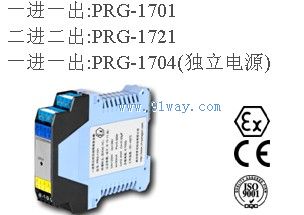

PRG-1701/1721/1704开关量输出隔离安全栅开关量输出隔离式安全栅，安全场所一侧的触点开关信号通过安全栅控制或驱动现场本安设备工作，本安设备如电磁阀、声光报警器等。PRG-1701,PRG-1721输入输出隔离性能允许控制开关直接连到24VDC供电回路的任一侧。

主要技术规格
工作电源：20-35Vdc
功耗：约1.5W（一路）
输出：开路电压≥22Vdc
UE/IE约12V/60mA
报警功能：（K1、2置“ON”侧，分别控制1，2通道，
3、4为报警端）
负载电阻＜50Ω，短路报警（SC）
负载电阻＞10K，开路报警（LB）
报警继电器输出特性：
响应时间：20ms
驱动能力：250Vac/2A,30Vdc/2A
负载类型：电阻性负载

PRG-1701/1721/1704开关量输出隔离安全栅性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟
非本安端间1000Vac/1分钟
工作温度：-20℃～+60℃
相对湿度：35%～85% RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构：35mm导轨卡装式
ABS外壳材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整机重量：150g

产品特点
宽范围供电，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，符合电磁阀，声光报警器等本安设备
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆等级：[EXia]（ⅡB）
认证参数：端子（9.10,11.12间）
Um = 250V Uo = 25.2V Io = 147mA
Po = 0.93W Lo = 1.32mH Co = 0.107uF

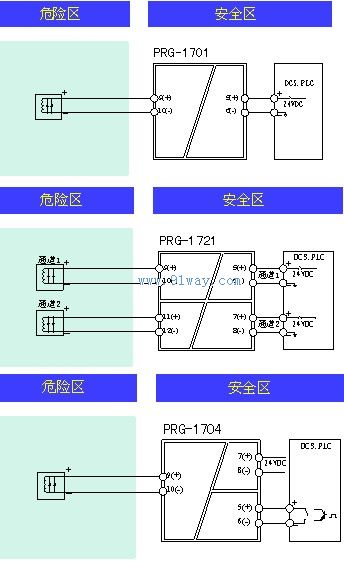

接线图

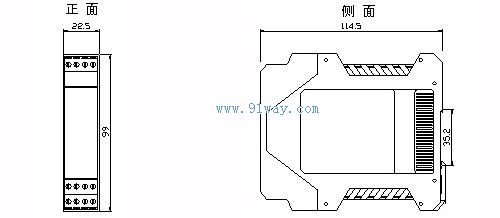

外形尺寸图（mm）
