GS8000-EX系列隔离式安全栅产品详细说明：

GS8000-EX系列隔离式安全栅通用技术参数

主要技术规格：
隔离：安全场所与危险场所隔离电压: 250V a.c.
电源：20～35V d.c.

GS8000-EX系列隔离式安全栅适用场所
安全栅应安装在安全场所。周围环境中不得有振动、冲击、大电流和火花等电磁感应影响，空气中应不含对铬、镍、银镀层起腐蚀作用的介质。
贮存温度：-40℃～＋80℃贮存
相对湿度：35%～85% RH
重量：约180g
外形尺寸：99mm*114.5mm*22.5 mm

外壳及安装方式：

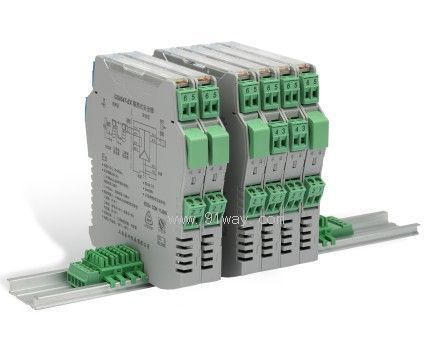

GS8000-EX系列隔离式安全栅均采用35mm导轨安装方式。外壳、外罩、接线端子采用PHOENIX公司产品，经过防爆认可。外壳上贴有接线图标签。端子上贴有序号标签，并分为蓝、黄两色， 蓝色端子（本安侧）接线通往危险区（现场）， 黄色端子（非本安侧）接线通往安全区。

安装注意事项:
1）安装在安全场所。
2）通往现场（危险场所）的软铜导线截面积必须大于0.5平方mm。
3）连接导线的绝缘强度应大于500V。
4）隔离式安全栅本安端（有蓝色标记）和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和 非本安导线在汇线槽中应分开铺设、采用各自保护套管。隔离式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源
5）隔离式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。GS8000-EX系列隔离式安全栅由国家仪器仪表防爆安全监督检验站(NEPSI)给出的Ca、La分布参数是相对于ⅡC级(氢气级)的最大允许值，对于ⅡB级环境可把该参数乘以3，对于ⅡA级环境可把该参数乘以8。传输线选用不同规格的电缆时,其本身的电缆参数应予高度重视，不得超过规定值。
6)对隔离式安全栅进行单独通电调试时，必须注意隔离式安全栅的型号、电源极性、电压等级及隔离式安全栅外壳接线端上的标号。

产 品 类 型	型 号	通 道 数	输出信号类型	备 注
开关量输入，继电器输出 报警指示及输入输出反相设置	GS8011－EX	一进一出	继电器	有断线检测功能
	GS8111－EX	一进二出	继电器	有断线检测功能
	000; TEXT-INDENT: 0px; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); webkit-text-size-adjustGS8018－EX	二进二出	继电器	输入通道间隔离
	GS8012－EX	二进二出	继电器	有断线检测功能，输入通道不隔离
	GS8112－EX	三进三出	继电器	输入通道间不隔离
	GS8114－EX	四进四出	继电器	输入通道间不隔离
开关量输入，晶体管输出 报警指示及输入输出反相设置	GS8013－EX	一进一出	晶体管	有断线检测功能
	GS8113－EX	一进二出	晶体管	有断线检测功能
	GS8019－EX	二进二出	晶体管	输入、输出二隔离
	GS8119－EX	三进三出	晶体管	输入、输出二隔离
	GS8116－EX	四进四出	晶体管	输入、输出二隔离
	GS8014－EX	二进二出	晶体管	输入通道间不隔
开关量输出 电磁阀、声光报警	GS8021－EX	一进一出	逻辑电平信号	独立供电:35mA@12V
	GS8022－EX	二进二出	逻辑电平信号	独立供电:35mA@12V
	GS8121－EX	一进一出	逻辑电平信号	独立供电:35mA@12V
	GS8023－EX	一进一出	逻辑电平信号	独立供电:45mA@12V
	GS8024－EX	二进二出	逻辑电平信号	独立供电:45mA@12V
	GS8123－EX	一进一出	逻辑电平信号	独立供电:45mA@12V
	GS8025－EX	一进一出	逻辑电平信号	独立供电:60mA@12V
	GS8026－EX	二进二出	逻辑电平信号	独立供电:60mA@12V
	GS8125－EX	一进一出	逻辑电平信号	独立供电:60mA@12V
	GS8027－EX	一进一出	逻辑电平信号	独立供电:400mA@12V
模拟量输入	GS8041－EX	一进一出	4～20mA HART数字信号	输入和输出隔离
	GS8044－EX	一进二出		输入和输出隔离
	GS8031－EX	一进一出		回路供电
	GS8033－EX	一进一出		回路供电
	GS8061－EX	一进一出		回路供电
	GS8063－EX	一进一出		回路供电
	GS8032－EX	二进二出		回路供电
	GS8034－EX	二进二出		回路供电
	GS8062－EX	二进二出		回路供电
	GS8064－EX	二进二出		回路供电
	GS8068－EX	二进二出		回路供电
	GS8069－EX	二进二出		回路供电
	GS8046－EX	二进二出		电源、输入和输出三隔离
	GS8037－EX	二进二出		输入和输出二隔离
	GS8047－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V HART数字信号	电源、输入和输出三隔离
	GS8045－EX	一进一出		电源、输入和输出三隔离
	GS8047P－EX	一进一出		17V配电
	GS8045P－EX	一进一出		17V配电
	GS8049－EX	一进一出		19V配电， [Exia]Ⅱ B
	GS8035－EX	一进二出	4～20mA，0～20mA 1～5V,0～5V	电源、输入和输出三隔离
	GS8036－EX	二进二出		电源、输入和输出三隔离
	GS8047－EX(T)	一进一出	4～20mA，0～20mA	输出回路供电
	GS8047T－EX	一进一出	4～20mA，0～20mA	输出回路供电
	GS8035－EX(T)	一进二出	4～20mA，0～20mA	输出回路供电
	GS8035T－EX	一进二出	4～20mA，0～20mA	输出回路供电
	GS8036－EX(T)	二进二出	4～20mA，0～20mA	输出回路供电
	GS8036T－EX	二进二出	4～20mA，0～20mA	输出回路供电
	GS8043－EX	一进一出	0～20mA,0～5V	4～20mA输入，0～20mA输出
	GS8347－EX	一进三出	一路4～20mA 二路报警继电器	报警设定及输出
	GS8147－EX	一进三出	一路4～20mA 二路报警继电器	报警设定及输出
模拟量输出	GS8067－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V	独立供电
	GS8067－EX.0	一进一出		独立供电
	GS8038－EX	二进二出		独立供电
	GS8067－EX.1	一进一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	电压输入，独立供电
	GS8087－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	电压输入，独立供电
	GS8088－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	电压输入，独立供电
模拟量输入，输出	GS8039－EX	二进二出	4～20mA	一路4～20mA输入，一路4～20mA输出
频率量输入	GS8051－EX	一进一出	电平，晶体管	12V配电
	GS8053－EX	二进二出	电平，晶体管	12V配电
	GS8052－EX	一进一出	电平，晶体管	24V配电
	GS8054－EX	二进二出	电平，晶体管	24V配电
火焰、烟雾探测器输入	GS8065－EX	一进一出	0～40mA	回路供电
	GS8066－EX	二进二出	0～40mA	回路供电
热电阻、热电偶毫伏信号电位器电阻输入	GS8071－EX	一进一出	4～20mA，1～5V	独立供电
	GS8076－EX	一进二出	4～20mA，1～5V	独立供电
	GS8079－EX	二进二出	4～20mA，1～5V	独立供电
	GS8077－EX	一进一出	4～20mA	回路供电
	GS8078－EX	二进二出	4～20mA	回路供电
	GS8073－EX	一进一出	4～20mA，1～5V	可编程
	GS8072－EX	一进一出	4～20mA，1～5V	可编程
	GS8082－EX	一进一出	4～20mA，1～5V	可编程
	GS8081－EX	一进一出	对应毫伏信号	1：1毫伏输入输出
	GS8075－EX	一进一出	4～20mA，1～5V	0～5KΩ
	GS8074－EX	一进一出	电阻信号	1：1电阻输入输出
电压信号输入	GS8083－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V 0～10V	电压输入
	GS8084－EX	一进一出		电压输入
	GS8085－EX	一进一出		电压输入
	GS8086－EX	一进一出		电压输入
	GS8089－EX	二进二出		10V、15V/20mA
	GS8089－EX(S)	二进二出		10V、15V/20mA
通信信号输入	GS8092－EX	一进一出	RS-232	5V、6V、8V、9V、12V配电
	GS8092－EX(S)	一进一出	5线制RS-232	5V、6V、8V、9V、12V配电
	GS8095－EX	一进一出	RS-485 全双工	5V、6V、8V、9V、12V配电
	GS8095－EX(S)	一进一出	RS-485 半双工	5V、6V、8V、9V、12V配电
	GS8095S－EX	一进一出	RS-485 半双工	5V、6V、8V、9V、12V配电
	GS8093－EX	一进一出	RS-485 半双工	5V、6V、8V、9V、12V配电
	GS8096－EX	一进一出	RS-232	5V、6V、8V、9V、12V配电
	GS8083B－EX	一进一出	RS-485 半双工	9V/140mA配电
	GS8094－EX	一进一出	RS-232	9V/150mA配电
	GS8193－EX	一进一出	RS-485 全双工	9V/150mA配电
安全开关输入	GS8511－EX	一进一出	安全继电器	防爆电梯用安全型隔离栅
振动传感器输入	GS8057－EX	一进一出	-20V～-0.5V	1：1电压输入输出
	GS8058－EX	一进一出	-10V～+10V	.1：1电压输入输出
频率转换	GS8055－EX	一进二出	一路4～20mA 一路报警继电器	转速监控 报警设定及输出
	GS8355－EX	一进三出	一路4～20mA 二路报警继电器	转速监控 报警设定及输出
开关量输入	GS8512－EX.11	一进一出	继电器	有线路故障检测功能
	GS8512－EX.12	一进二出	继电器	电源、输入输出三隔离
	GS8512－EX.22	二进二出	继电器	功能安全型 SIL3
	GS8519－EX.11	一进一出	晶体管	有线路故障检测功能
	GS8519－EX.12	一进二出	晶体管	电源、输入输出三隔离
	GS8519－EX.22	二进二出	晶体管	独立供电
	GS8519－EX.12A	一进一出	晶体管	线路故障输出（LFD)
开关量输出	GS8523－EX	一进一出	逻辑电平信号	回路供电型 功能安全型 SIL3
	GS8523－EX.I	一进一出	逻辑电平信号	独立供电型
模拟量输入	GS8547－EX	一进一出	4～20mA，1～5V HART数字信号	电源、输入输出三隔离、 功能安全型 、SIL3
	GS8535－EX	一进二出	4～20mA，1～5V HART数字信号	电源、输入输出三隔离、 功能安全型 、SIL3
	GS8536－EX	二进二出	4～20mA，1～5V HART数字信号	电源、输入输出三隔离、 功能安全型 、SIL3
模拟量输出	GS8567－EX	一进一出	4～20mA，0～20mA HART数字信号	电源、输入输出三隔离、 功能安全型 、SIL2
	GS8568－EX	一进一出	4～20mA，0～20mA HART数字信号	电源、输入输出三隔离、 功能安全型 、SIL2
热电阻 热电偶输入	GS8572－EX	一进一出	4～20mA，1～5V	可编程，独立供电 、功能安全型、SIL2
	GS8572－EX.TC	一进一出	4～20mA，1～5V	可编程，独立供电 、功能安全型、SIL2
	GS8572－EX.RTD	一进一出	4～20mA，1～5V	可编程，独立供电 、功能安全型、SIL2
	GS8576－EX	一进二出	4～20mA，1～5V	可编程，独立供电 、功能安全型、SIL2
	GS8579－EX	二进二出	4～20mA，1～5V	可编程，独立供电 、功能安全型、SIL2
开关量输入	GS5011－EX	一进一出	继电器	有线路故障检测功能
	GS5011－EX.M	一进一出	继电器	有线路故障检测功能
	GS5012－EX	二进二出	继电器	有线路故障检测功能
开关量输出	GS5023－EX	一进一出	干接点	回路输出控制 独立供电:45mA@12V
	GS5023－EX.M	一进一出	干接点	回路输出控制 独立供电:45mA@12V
	GS5024－EX	二进二出	干接点	回路输出控制 独立供电:45mA@12V
模拟量输入	GS5045－EX	一进一出	4～20mA，1～5V HART数字信号	独立供电
	GS5045－EX.M	一进一出	4～20mA，1～5V HART数字信号	独立供电
	GS5035－EX	一进二出	4～20mA，0～20mA HART数字信号	独立供电
	GS5036－EX	二进二出	4～20mA，0～20mA HART数字信号	独立供电
模拟量输出	GS5067－EX	一进一出	4～20mA，0～20mA 1～5V,0～5V	独立供电
	GS5067－EX.M	一进一出		独立供电
	GS5038－EX	二进二出		独立供电
热电阻、热电偶毫伏信号电位器电阻输入	GS5071－EX	一进一出	4～20mA，1～5V	独立供电
	GS5071－EX.M	一进一出	4～20mA，1～5V	独立供电
	GS5072－EX	一进一出	4～20mA，1～5V	独立供电
	GS5072－EX.M	一进一出	4～20mA，1～5V	独立供电
	GS5076－EX	一进二出	4～20mA，1～5V	独立供电
	GS5079－EX	二进二出	4～20mA，1～5V	独立供电
	GS5076－EX.TC	一进二出	4～20mA，1～5V	独立供电
	GS5079－EX.TC	二进二出	4～20mA，1～5V	独立供电
