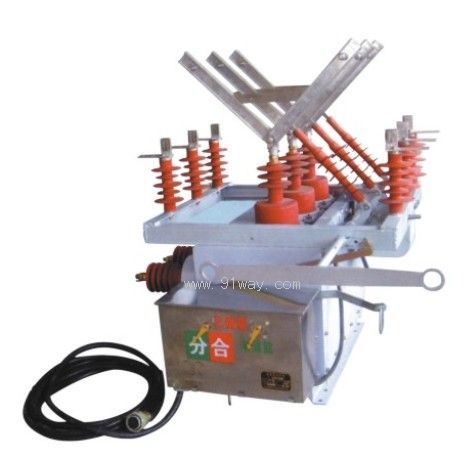

HZW-12,ZWGG-12高压双电源互投装置产品详细说明：

ZW□-12GG/630-20高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。应用于交流50hz、额定电压12KV、额定电流至630A的双电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，或知保证供电的连续性。同时短路及过六等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成备用电源的自动切换，一保证可靠性和安全性，也可根据负载的需要进行两路之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电器控制装置，为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围光的自投自复型双路电源自动切换产品。产品设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电器连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护装置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10KV配电线路，工矿企业10KV线路。

HZW-12,ZWGG-12高压双电源互投装置主要技术参数

项目		单位	参数
额定电压		kv	12
最高工作电压		kv	12
额定电流		a	630
额定负载开断电流		ka	20
额定短路关合电流（峰值）		ka	50
额定峰值耐受电流		ka	50
1min额定短路耐受电流		ka	20
额定绝缘水平	工频耐压(干式)	kv	42
	雷电冲击耐压（峰值）		75
额定操作顺序			o-0.3s-co-180s-co
机械寿命		次	10000
额定短路电流开断次数		次	30
操作机械额定合闸电压		v	220
操作机械额定分闸电压		v	220
触头开距		mm	9±1
超行程		mm	3
三相分、合闸不同期性		ms	≤2
触头合闸弹跳时间		ms	≤2
平均分闸速度		s	1.2±0.2
分闸时间	最高操作电压下	s	0.025-0.05
	最低操作电压下		0.03-0.06
合闸时间		s	0.025-0.05
各相主回路电阻		μΩ	≤180
动静触头允许磨损累计厚度		mm	3
