产品名称：

PD1系列三相交流配电箱

型号规格：

放大图片

产品类别：

常规产品 -- 特种电器 -- 船用配电箱

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

PD1系列三相交流配电箱产品详细说明：

主要技术特性：
PD1系列三相交流配电箱用于交流60-60Hz,500V以下，直流220V以下的照明和电力网络，对所控制的配电线路进行过载或短路保护；
防护等级 IP22、IP44；
主要元器为船用开关TH-5SB、TO-100BA、TO-225BA;
容量10-100-225A任选

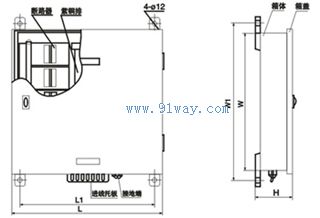

PD1系列三相交流配电箱外形安装尺寸：

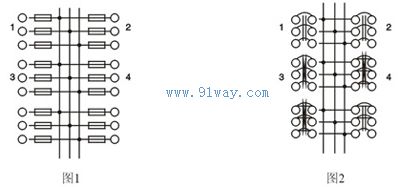

PD1系列三相交流配电箱电气原理图

注:未标号为可增加线数(PD1系列三相交流配电箱)

序号	型号	TO-100BA 自动开关台数	TO-225BA 自动开关台数	自动开关容量（A）	L	W	H	L1	W1
1	PD1-400/3	4		15、20、30 40、60、75 100	570	370	150	400	420
2	PD1-600/3	6			570	450	150	400	500
3	PD1-800/3	8			570	550	150	400	600
4	PD1-1000/3	10			570	650	150	400	700
5	PD1-1200/3	12			570	750	150	400	800
6	PD1-020-3		2	125、150、175 200、225
7	PD1-040/3		4	125、150、175 200、225

PD1系列三相交流配电箱

PD1系列三相交流配电箱（示意图）
