产品名称: CJT1系列交流接触器
型号规格: CJT1-10 20 40 60 100 150 CJT1系列交流接触器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 交流接触器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CJT1系列交流接触器产品详细说明:
CJT1系列交流接触器主要适用于交流50Hz或60Hz,额定工作电压至3800V;电流10A至160A的电力系统中供远距离接通与分断线路,并与适当的热继电器或电子保护装置组成电动机起动器,以保护可能的电路过载。

型号
CJT1-
10
20
40
60
100
150
约定发热电流(lth) A
10
20
40
60
100
150
额定绝缘电压(Ui)V
380
380
380
380
380
380
AC-1额定工作电流(le) A
220V
10
20
40
60
100
150
380V
10
20
40
60
100
150
AC-2额定工作电流(le) A
220V
10
20
40
60
100
150
380V
10
20
40
60
100
150
AC-3额定工作电流(le) A
220V
10
20
40
60
100
150
380V
10
20
40
60
100
150
AC-4额定工作电流(le)
220V
10
20
40
60
100
150
380V
10
20
40
60
100
150
AC-3额定工作电率(Pe)
220V
2.2
5.8
11
17
28
43
380V
4
10
20
30
50
75

CJT1系列交流接触器
1适用范围
CJT1系列交流接触器(以下简称接触器),主要用于交流50Hz或60Hz,额定工作电压至380V,电流至150A的电力线路中,作远距离接通与分断线路之用,并可以与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。
本产品符合IEC60974-4-1、GB14048.4及JB/T8730标准,是CJ10系列接触器的替代产品。

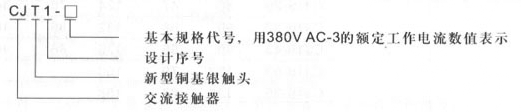

2型号及其含义
CJT1系列交流接触器型号说明

3正常工作条件下和安装条件
3.1周围空气温度为:-5~+40时空气相对湿度不超过50%;24小时内其平均值不超过+35;
3.2海拔高度:不超过2000m
3.3大气条件:在+40时空气相对湿度不超过50%; 在较低的温度下可以有较高的相骊湿度,最湿月的月平均最低温度不超过+25,该月的月平均最大相对湿度阶不超90%,并考虑因温度变化发生在产品上的凝露;
3.4污染等级:3级;
3.5安装类别:III类;
3.6安装条件:安装面与垂直面倾斜度不大于5;
3.7冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。
4主要参数及技术性能
4.1接触器按电流等级分为:
10A、20A、40A、60A、100A、150A。
4.2线圈额定控制电源电压US为:交流(50Hz)、63V、110V127V、220V、380V。
4.3动作条件:
吸合电压为(85%~110%)US;
释放电压为(20%-75%)US

4.4主要参数和技术性能(见表1)

产品型号 CJT1-10 CJT1-20 CJT1-40 CJT1-60 CJT1-100 CJT1-150
额定绝缘电压和工作电压(V) 380 380 380 380 380 380
额定工作电流(AC-1~AC-4;380V)(A) 10 20 40 60 100 150
控制功率 220V 2.2 5.8 11 17 28 43
380 4 10 20 30 50 75
每小时操作循环数(次/h) AC-1 AC-3为600 AC-2 AC-4为300 CJT1-150 AC-4为120
电寿命(万次) 60 60 60 60 60 60
机械寿命(万次) AC-3 2 2 2 1 1 0.6
AC-4 300
辅助触头 2常开 2常开 AC-15 180VA DC-13 Ith:5A
配用熔断器 RT16-20 RT16-50 RT16-80 RT16-160 RT16-250 RT16-315
线圈消耗功率(VA) 起动功率 65 140 230 485 760 950
保持功率 11 22 32 95 105 110

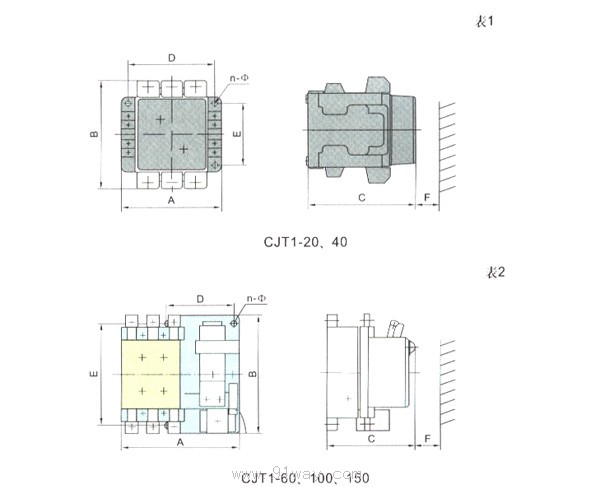

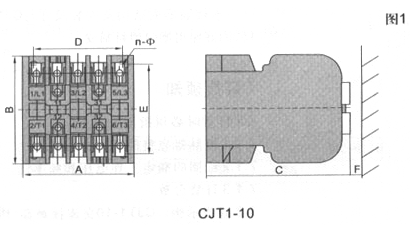

5外形及安装尺寸

CJT1系列交流接触器外形及安装尺寸
CJT1系列交流接触器外形尺寸

型号 外形尺寸(A×B×C) 安装尺寸(D×E) F
CJT1-10 70×70×96.5 56×58 3-φ5 15
CJT1-20 92×102×110 76×68 3-φ5 15
CJT1-40 115×128×125 100×75 3-φ5.5 30
CJT1-60 170×178×135 98×160 3-φ7 30
CJT1-100 195×204×135 110×180 3-φ9 75
CJT1-150 222×232×154 130×205 3-φ11 75


6结构特点
本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧罩和铁栅片组成,CJT1-60、100、150的底座用增强塑料制成。
7订货须知
7.1订货时必须指出;
7.1.1接触器完整的名称、型号;
7.1.2线圈的额定工作电压和频率;
7.1.3订货台数。
7.2订货示例:CJT1-10交流接触器具线圈电压220V 50Hz 10台。
