JQC-24F汽车继电器产品详细说明：

JQC-24F汽车继电器

触点形式	1H (1A), 1Z (1C)
接触电阻	100mΩ (1A 6VDC)
触点材料	Silver Alloy 银合金
触点负载(阻性)	1H　30A 14VDC 1Z25A/14VDC
最大切换电流	30 A
最大切换功率	420 W
最大切换电压	75 VDC
机械寿命	1×107次
电气寿命	5×104次

性能参数
绝缘电阻 100MΩ, 500VDC
介质耐压 触点与线圈间 1000VAC 1min
断开触点间 750VAC 1min
动作时间 Max: 15ms
释放时间 Max: 5ms
线圈温升(在额定电压下) Max: 60℃
温度范围 -40℃～+85℃
冲击 稳定性98m/s2
强度980m/s2
振动 双振幅:1.5mm　10～55Hz
湿度 35%～85%RH
温度范围 -40% + 85℃
引出端形式 印制板引出端
重量 约 g
封装方式 非塑封型 无防尘罩壳

线圈参数
额定线圈功率 0. 9 W

JQC-24F汽车继电器线圈规格表

额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	40±10%
9	6.3	0.9	10.8	90±10%
12	8.4	1.2	14.4	160±10%
24	16.8	2.4	28.8	640±10%
36	25.2	3.6	43.2	1440±10%
48	33.6	4.8	57.6	2560±10%

JQC-24F汽车继电器标记

标记示例	JQC-24F /12VDC-1HT
继电器型号	JQC- 24F
线圈电压	3 5 6 9 12 18 24 48VDC
触点形式	1H:一组常开 1Z:一组转换
封装方式	S: 塑封型 无: 无防尘罩壳
触点材料	T: AgSn02 无：AgCdO

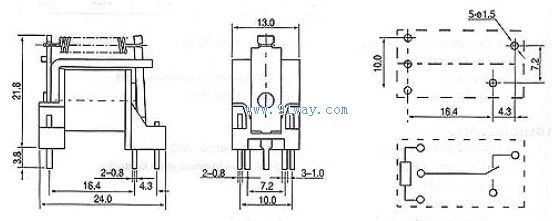

接线图
