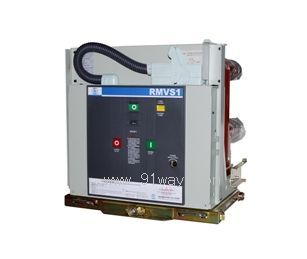

RMVS1系列高压真空断路器产品详细说明：

RMVS1（即ZN63A）真空断路器是户内高压开关设备。在正常使用条件下，只要在断路器技术参数范围内，它就可以保证安全，可靠的运行于相应电压等级的电网中。该产品可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达20000次，满容量短路电流开断次数可达50次。它适合重合闸操作并有极高的操作可靠性和寿命。它在开关柜内的安装形式既可以是固定式，也可以是可抽出式，还可安装在框架上使用。

RMVS1系列高压真空断路器技术数据和性能：

项目	单位	数值
额定电压	kV	12
额定绝缘水平	1min工频耐压	kV	42（断口48）
	雷电冲击耐受电压(峰值)	kV	75（断口85）
额定频率		Hz	50
额定电流		A	630,1250	630,1250,1600,2000,2500,3150	1600,2000,2500,3150,4000	4000，5000
额定短路开断电流（有效值）		kA	25	31.5	40	50
额定峰值耐受电流		kA	63	80	100	125
额定短路关合电流		kA	63	80	100	125
额定短时耐受电流		kA	25	31.5	40	50
额定短路持续时间		s	4
额定单个/背对背电容器组开断电流		A	630/400（40~50kA为800/400）
额定电容器组关合涌流		kA	12.5（频率不大于1000Hz）
额定开合电缆充电电流		A	25
额定操作顺序	自动重合闸（25~31.5kA）	-	分-0.3s-合分-180s-合分
	非自动重合闸（40~50kA）	-	分-180s-合分-180s-合分
操作机构额定操作电压		V	AC：110,220；DC：110,220
合闸时间		ms	30~70
分闸时间			20~50
燃弧时间			≤15
机械寿命的分类		-	M2级20,000次（40~50kA为M1级10,000次）
电寿命的分类		-	E2级
开合容性电流能力的分类		-	C2级
相间中心距离※	额定电流＜2000A	mm	210±0.5
	额定电流≥2000A		275±0.5
触头合闸弹跳时间	额定电流＜2000A	ms	≤2
	额定电流≥2000A		≤3
三相合分闸不同期性			≤2
动、静触头允许磨损累计厚度		mm	3
触头开距			11±1
超行程			3±0.5
平均合闸速度		m/s	0.5~0.8
平均分闸速度			0.9~1.2
回路电阻	630A	μΩ	≤50
	1250A		≤45
	1600~2000A		≤35
	2500~3150A		≤25
	4000~5000A		≤18

注※：当额定电流为1600A、开断电流31.5kA时,相距为210或275可选；当额定电流为1600A、开断电流40.5kA时,相距为275。
