QX4系列自动星三角起动器产品详细说明：

用途
QX4系列自动星三角起动器(以下简称起动器)，适用于交流380V，50HZ，功率75KW以下，运行时定子绕组接成三角形的三相鼠笼型感应电动机降压起动之用，采用定子绕组由星形至三角形接法以减少起动电流及电动机起动时对输电网络的影响。

适用范围及工作条件
1.周围空气湿度：I限值不超过+40℃，I限值不低于-25℃，24小时内的平均值不超过+35℃。
2.安装地点的海拔不超过1000M。
3.大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度、最湿月的月平均最大相对湿度为90%，同时该月的月均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
4.振幅不大于0.5毫米，频率不大于每分钟600次的振动。
5.与垂直面的倾斜度不超过5度。
6.有防雨、雪设备的场所。
7.在无爆炸的危险的介质中，且介质中无凝露腐蚀金属体及电导尘埃的地方。

QX4系列自动星三角起动器技术参数
1.起动器起动电动机时，电源进线的起动电流不超过电动机额定电流的2-3倍，起动转矩约为三角形联接全压起动的三分之一。
2.起动器的工作制为间断长期工作制，或反复短时工作制，反复短时工作制下的操作频率为每小时30次，二次连续起动的间隔时间为90秒。

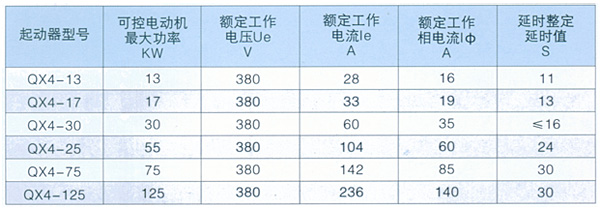

3.起动器的的主要技术参数见表1：

起动器型号	可控电动机最大功率(KW)	额定工作电压Ic(V)	额定工作电流Ic(A)	额定工作三相电流IØ(A)	延时整定延时值(S)
QX4-13	13	380	38	16	11
QX4-17	17	380	33	19	13
QX4-30	30	380	60	35	≤16
QX4-55	55	380	104	60	24
QX4-75	75	380	142	85	30

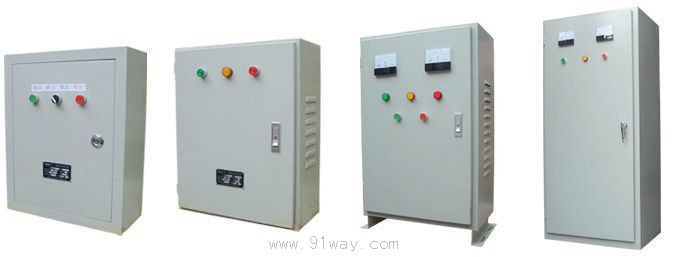

QX4系列自动星三角起动器
