产品名称: WXD3-13B型(3540)多圈线绕电位器
型号规格: WXD3-13B型(3540)多圈线绕电位器
  放大图片 放大图片
产品类别: 常规产品 -- 电子电器 -- 电位器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WXD3-13B型(3540)多圈线绕电位器产品详细说明:
WXD3-13B型(3540)多圈线绕电位器适用于电讯、电工、电子仪器及设备中,作精密调节直流或低频电压、电流之用。

使用环境条件:
环境温度:—55~+100℃;
相对温度:在温度为+40℃时,达98%;
大气压力:107~4.4Kpa;
振动:振频为10~500HZ,加速度49m/s2;
碰撞:频率为40~80次/分,加速度147m/s2;
离心:加速度147m/s2。

型式、主要参数和尺寸
1. 电位器的品种及外形尺寸见图1、表1。

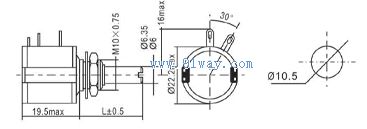

外形尺寸及安装尺寸 如图
表1

型号 轴端形式 轴长 机械角度 电气角度 圈数
WXD3-13B ZS-3 16·20 3600±20 3600±10 10


WXD3-13B型(3540)多圈线绕电位器外形尺寸

2. WXD3-13B型(3540)多圈线绕电位器标称功率为2W,最高工作电压为160V(直流或交流有效值)。
3. 电位器的标称总阻范围为100Ω~100KΩ,其阻值系列按表2(即E12系列)。总阻误差为±5%和±10%。

表2

1.0 1.2 1.5 1.8 2.2 2.7
3.3 3.9 4.7 5.6 6.8 8.2

4. 电位器的线性精度分为±0.2%、±0.3%、±0.5%和±1%。
5. WXD3-13B型(3540)多圈线绕电位器的型号、品种代号及在合同中的填写示例:WXD3—13—2—10KΩ±5%—16—ZS—3—4—GB/T15880-95 示例中为型号与品种代号、额定功率、标称阻值与误差、轴长、轴端型式、耐磨等级、本标准代号。

主要技术特征
1. 抗电强度:承受750V(50HZ交流有效值)1分钟,无击穿、飞狐现象;
2. 绝缘电阻:潮前≥200MΩ,潮后≥20MΩ;
3. 旋转力矩:50~500gf.cm,力矩比为1:3;
4. 耐磨等级:3级10000周,4级5000周;
5. 恒定潮热:40±2℃,相对湿度93±3%,经96小时后ΔR/R不超过±1%;
6. 电负荷:经48小时额定功率负荷后ΔR/R不超过1%。

WXD3-13B型(3540)多圈线绕电位器
