YTSZ系列变频调速三相异步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 起重电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YTSZ系列变频调速三相异步电动机产品详细说明：

特点与用途：

YTSZ系列变频调速三相异步电动机系列是在YTSP系列变频调速三相异步电动机的基础上，根据冶金及起重用三相异步电动机的使用特点而开发的系列产品。开发中综合了我公司几十年生产冶金及起重用直流电动机和交流电梯电机的丰富经验，以及对交流变频调速的研究成果，电机的电磁设计、结构设计和绝缘系统设计既考虑了对变频电源供电和宽范围变频调速的适应能力，又体现了冶金及起重用三相异步电动机过载能力大、机械强度高的特点。与变频调速良好的起、制动功能相结合，特别适用于采用变频调速、短时或断续周期运行、频繁起动和制动的场合。电机基本技术条件符合IEC60034－1和GB755国际和国家标准的规定，安装尺寸符合IEC72国际标准

电机性能：

YTSZ系列变频调速三相异步电动机的额定电压为380V，额定频率为50Hz。也可根据不同调速范围的要求以及使用场合供电电源的要求确定额定点的电压和频率（如400V,440V,460V及60Hz等）。额定电压400V,△接法的电机，改变Y接法后，可适用于电源电压为690V的场合。
电动机的绝缘等级为F级或H级，绝缘结构具有对变频器输出高载波频率电压的适应能力。
电动机调速范围广。在开环U/f控制的条件下，3～50Hz为恒转矩调速，50～100Hz（355机座号的4极电机及400机座号的电机为50～70Hz）为恒功率调速；在矢量控制的条件下，调速范围还可以扩大，恒转矩运行范围可以从基速到零速。
过载能力强。额定电压、额定频率时，能够承受额定转矩的200％过载，历时1min。
低频（1Hz左右）起动时的起动转矩可以达到额定转矩的150％。
电动机的接线方式，一般情况下，250及以下机座号为Y接法，280及以上机座号为△接法。
当有特别要求时，也可脱离这种划分方式（如250及以下机座号可采用△接法，280及以上机座号采用Y接法）。

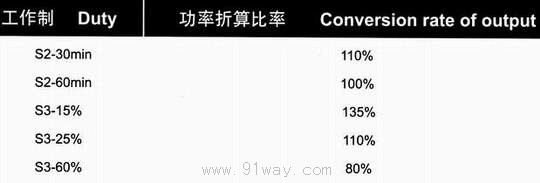

电机的基准工作制为断续周期工作制S3，负载持续率为40％。其它工作制可按表1对技
术数据表中的功率进行折算。
电机的防护等级为IP44，也可按需要制成IP54、IP55、IP56。
电机的冷却方式为IC416（全封闭，轴向风机冷却）。也可按需要制成IC411（全封闭，自带风扇冷却）或IC410（全封闭表面自冷），这时，技术数据表中的参数及调速范围要有所变化，具体变化情况在订货时协商。

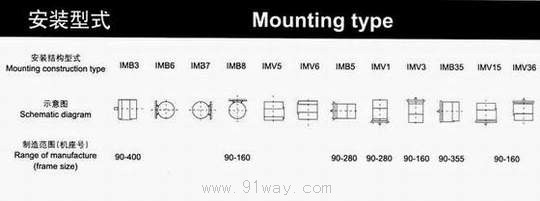

电机的基本安装型式为IMB3、IMB5、IMB35，并可在这三种基本安装型式的基础上派生其它安装型式。IMB5及其派生型式，IMB3、IMB35的派生型式，其机座号范围有所限制，具体在订货时商议。
用户如需其它类型工作制、防护等级、冷却方式和安装型式可另行协商。

表1

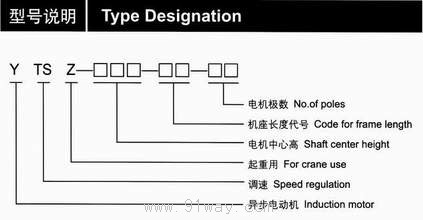

型号说明：

YTSZ系列变频调速三相异步电动机结构简介:

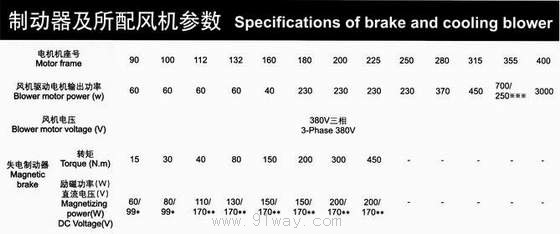

根据用户需要可在电机上安装电磁制动器、测速元件、限速装置、加热器和测温、限温保护元件等。安装附件后，电机总长尺寸将根据所装附件的情况变化。

注:*99V直流电压由220V单相交流电压通过半波整流得到，整流器随机提供。
**170V直流电压由380V两相交流电压通过半波整流得到，整流器随机提供。
***335机座号4极电机冷却风机驱动电机为700W，6、8极电机冷却风机驱动电机为250W。

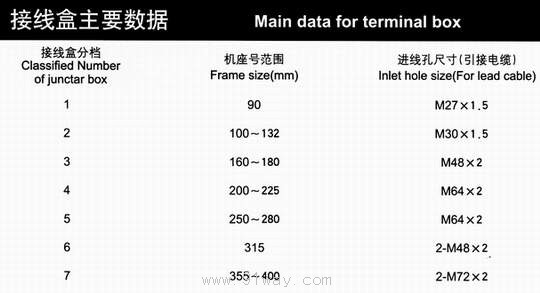

从轴伸端视之，电机接线盒位于机座右侧（355及以上机座号为机座上方）。用户如有特殊要求，请订货时说明，另行商议。

备注:

1．订货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性，接线盒位置等。
2．如有特殊要求，经双方协商后，可提供其它极数，其它结构及安装型式的电动机，也可配带各种传感器（测速发电机、超速开关、编码器等），各种制动器（电磁式、涡流式）各种热敏保护装置和加热带等。

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重量
型号	标称功率	额定电流	额定转矩	额定转速	额定转矩倍	转动惯量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ90S-4	1.1	3	7	1415	2.8	0.003	17
YTSZ90L-4	1.5	4	9.5	1415	2.8	0.004	27
YTSZ100L1-4	2.2	5.2	14	1435	3.2	0.008	33
YTSZ100L2-4	3	7	19	1435	3.2	0.01	37
YTSZ112M-4	4	9.5	25.4	1435	3	0.016	44
YTSZ132S-4	5.5	12	35	1455	3.2	0.028	80
YTSZ132M-4	7.5	15.5	47.7	1455	3.2	0.038	97
YTSZ160M-4	11	22	70	1465	3.5	0.085	125
YTSZ160L-4	15	29	95.5	1465	3.5	0.105	140
YTSZ180M-4	22	43.7	140	1465	3.5	0.148	210
YTSZ200L1-4	30	58	190.9	1465	3.2	0.248	280
YTSZ200L2-4	37	70	235.5	1465	3.2	0.282	300
YTSZ225M-4	45	84	286.4	1470	3.2	0.523	400
YTSZ250M-4	55	105	350.1	1470	3.2	0.733	480
YTSZ280S1-4	75	136	477.4	1465	3.3	1.17	530
YTSZ280S2-4	90	165	572.9	1465	3.3	1.383	565
YTSZ280M-4	110	200	700.2	1465	3.3	1.768	680
YTSZ315S-4	132	240	840.3	1465	3.5	2.878	900
YTSZ315M1-4	160	285	1018.5	1465	3.5	3.458	1025
YTSZ315M2-4	200	360	1273.3	1465	3.5	3.905	1095
YTSZ315L-4	220	385	1400.7	1465	3.2	4.336	1160
YTSZ355M-4	250	435	1591.7	1480	3.2	6.015	1500
YTSZ355L-4	315	550	2005.5	1480	3.2	7.445	1800
YTSZ400L1-4	355	615	2260.2	1475	3.2	10.27	2470
YTSZ400L2-4	400	685	2546.7	1475	3.2	12.68	2700

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重量
型号	标称功率	额定电流	额定转矩	额定转速	额定转矩倍	转动惯量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ112M-6	2.2	6.1	21	945	2.8	0.0185	44
YTSZ132S-6	3	7.5	28.6	960	3	0.0375	80
YTSZ132M1-6	4	9.5	38.2	960	3	0.0475	92
YTSZ132M2-6	5.5	12.8	52.5	960	3	0.0575	97
YTSZ160M-6	7.5	18	71.6	970	2.8	0.0875	125
YTSZ160L-6	11	26	105	970	2.8	0.1125	140
YTSZ180L-6	15	34	143	980	3	0.285	250
YTSZ200L1-6	22	45	210	980	2.9	0.38	300
YTSZ200L2-6	30	60	286	980	2.9	0.43	320
YTSZ225M-6	37	72	353	985	3.2	0.695	400
YTSZ250M-6	45	85	429	985	3.2	1.015	480
YTSZ280S-6	55	104	525	975	3.1	1.65	565
YTSZ280M-6	75	145	716.1	975	3.1	1.95	680
YTSZ315S-6	90	168	859.4	980	3	3.1	870
YTSZ315M1-6	110	205	1050.3	980	3	4.59	1025
YTSZ315M2-6	132	245	1260	980	3	5.19	1090
YTSZ315L-6	160	305	1528	980	3	5.78	1160
YTSZ355M1-6	200	370	1910	980	3.5	8.18	1600
YTSZ355M2-6	220	400	2101	980	3.5	9.31	1680
YTSZ355L-6	250	445	2387.5	980	3.5	11.45	1800
YTSZ400L1-6	315	605	3008.3	980	3.4	12.98	2600
YTSZ400L2-6	355	660	3390.3	980	3.2	13.97	2800

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重量
型号	标称功率	额定电流	额定转矩	额定转速	额定转矩倍	转动惯量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ160L-8	7.5	19	95.5	730	2.8	0.1325	140
YTSZ180L-8	11	26	140.1	735	3	0.285	250
YTSZ200L-8	15	35	191	735	2.8	0.38	300
YTSZ225S-8	22	47	280.1	735	2.8	0.585	360
YTSZ225M-8	30	63	382	735	2.8	0.6925	400
YTSZ250M-8	37	76	471.1	735	2.8	1.0475	480
YTSZ280S-8	45	92	573	730	2.8	1.65	565
YTSZ280M-8	55	118	700.3	730	2.8	1.95	680
YTSZ315S-8	75	153	955	735	2.8	3.65	870
YTSZ315M1-8	90	182	1146	735	2.8	5.45	1025
YTSZ315M2-8	110	220	1400.7	735	2.8	6.13	1095
YTSZ315L-8	132	265	1680.8	735	2.8	6.82	1160
YTSZ355M1-8	160	320	2037.3	735	2.9	9.31	1600
YTSZ355M2-8	200	395	2546.7	735	2.9	11	1680
YTSZ355L-8	220	420	2801.3	735	2.9	13.5	1800
YTSZ400L-8	250	520	3183.3	730	2.8	13.95	2800

型号	标称功率	额定电流	额定转矩	额定转速	最大转矩	转动惯量	重量
型号	标称功率	额定电流	额定转矩	额定转速	额定转矩倍	转动惯量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ315S-10	55	124	875.4	585	2.8	3.65	870
YTSZ315M1-10	75	166	1193.7	585	2.8	5.45	1025
YTSZ315M2-10	90	196	1432.5	585	2.8	6.13	1095
YTSZ315L-10	110	230	1750.5	585	2.8	6.82	1160
YTSZ355M1-10	132	285	2101	585	2.7	9.69	1600
YTSZ355M2-10	160	336	2546.7	585	2.7	11	1680
YTSZ355L-10	200	425	3183.3	585	2.7	13.5	1800
YTSZ400L-10	220	510	3501.7	585	2.7	13.76	2800

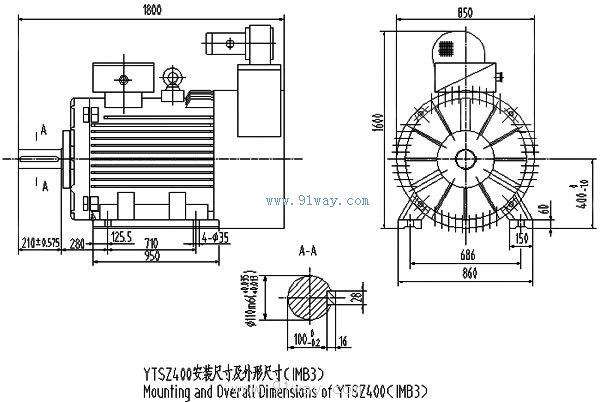

L为不带传感器、制动器等附件的尺寸；355机座号接线盒在机座上方。

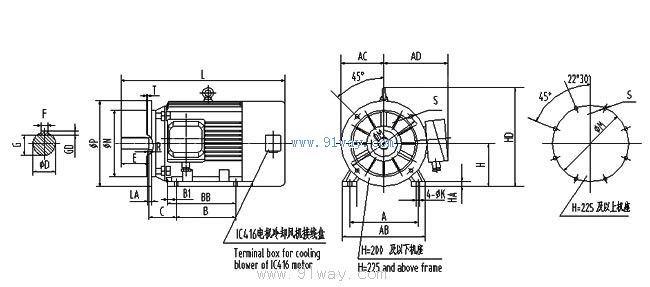

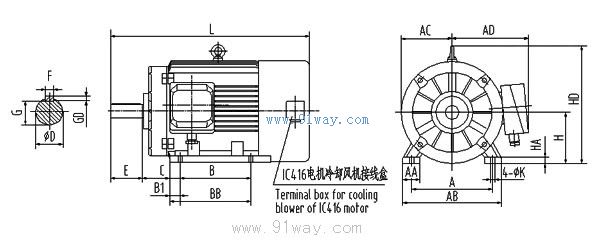

（1）机座带底脚、端盖无凸缘（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）

机座号	安装尺寸
机座号	Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K
90S	90	140	100	56	24j6	50	8×7	20	10
90L	90	140	125	56	24j6	50	8×7	20	10
100L	100	160	140	63	28j6	60	8×7	24	12
112M	112	190	140	70	28j6	60	8×7	24	12
132S	132	216	140	89	38k6	80	10×8	33	12
132M	132	216	178	89	38k6	80	10×8	33	12
160M	160	254	210	108	42k6	110	12×8	37	15
160L	160	254	254	108	42k6	110	12×8	37	15
180M	180	279	241	121	48k6	110	14×9	42.5	15
180L	180	279	279	121	48k6	110	14×9	42.5	15
200L	200	318	305	133	55m6	110	16×10	49	19
225S	225	356	286	149	60m6	140	18×11	53	19
225M	225	356	311	149	60m6	140	18×11	53	19
250M	250	406	349	168	65m6	140	18×11	58	24
280S	280	457	368	190	75m6	140	20×12	67.5	24
280M	280	457	419	190	75m6	140	20×12	67.5	24
315S	315	508	406	216	80m6	170	22×14	71	28
315M	315	508	457	216	80m6	170	22×14	71	28
315L	315	508	508	216	80m6	170	22×14	71	28
355M	355	610	560	254	95m6	170	25×14	86	28
355L	355	610	630	254	95m6	170	25×14	86	28

机座号	外形尺寸
机座号	Mounting dimensions
Frame	AA	AB	AC	AD	B1	BB	HD	HA	L(IC416)	L(IC411)
90S	40	180	88	155	24	173	190	13	400	340
90L	40	180	88	155	24	198	190	13	430	370
100L	45	205	103	180	23	198	245	14	465	395
112M	50	245	115	190	21	214	265	15	490	430
132S	60	280	135	210	32	214	315	18	525	475
132M	60	280	135	210	32	264	315	18	575	525
160M	70	330	163	255	28	266	385	22	645	590
160L	70	330	163	255	28	311	385	22	690	635
180M	70	355	180	285	24.5	360	430	22	810	730
180L	70	355	180	285	24.5	400	430	22	850	770
200L	75	395	200	310	32	407	475	25	890	815
225S	75	435	225	345	47	407	530	28	930	860
225M	75	435	225	345	47	447	530	28	970	900
250M	80	490	248	450	56	442	575	30	1050	915
280S	90	545	280	480	79	497	660	35	1100	985
280M	90	545	280	480	79	577	660	35	1180	1065
315S	125	635	320	530	84	535	770	45	1300	1100
315M	125	635	320	530	84	720	770	45	1350	1285
315L	125	635	320	530	84	720	770	45	1450	1285
355M	130	730	355	355	116	728	1010	50	1650	1350
355L	130	730	355	355	116	858	1010	50	1750	1480

注：L为不带传感器、制动器等附件的尺寸

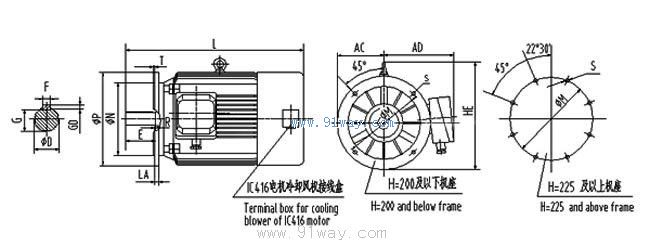

（2）机座无底脚、端盖带凸缘（IMB5、IMV1、IMV3）

机座号	安装尺寸
机座号	Mounting dimensions
Frame	D	E	F×GD	G	T	M	N	P	R	S
90S	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
90L	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
100L	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
112M	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
132S	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
132M	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
160M	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
160L	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
180M	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
180L	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
200L	55m6	110	16×10	49	5	350	300js6	400	0	4×φ19
225S	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
225M	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
250M	65m6	140	18×11	58	5	500	450js6	550	0	8×φ19
280S	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19
280M	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19

机座号	外形尺寸
机座号	Mounting dimensions
Frame	AC	AD	LA	HE	L（IC416）	L（IC411）
90S	88	155	12	195	400	340
90L	88	155	12	195	430	370
100L	103	180	14	265	465	395
112M	115	190	14	265	490	430
132S	135	210	15	315	525	475
132M	135	210	15	315	575	525
160M	163	255	16	385	645	590
160L	163	255	16	385	690	635
180M	180	285	18	430	810	730
180L	180	285	18	430	850	770
200L	200	310	18	480	890	815
225S	225	345	20	535	930	860
225M	225	345	20	535	970	900
250M	248	450	22	620	1050	915
280S	280	480	22	665	1100	985
280M	280	480	22	665	1180	1065

注：L为不带传感器、制动器等附件的尺寸；355机座号接线盒在机座上方。

（3）机座带底脚、端盖带凸缘（IMB35、IMV15、IMV36）

机座号	安装尺寸
机座号	Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K	T	M	N	P	R	S
90S	90	140	100	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
90L	90	140	125	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
100L	100	160	140	63	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
112M	112	190	140	70	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
132S	132	216	140	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
132M	132	216	178	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
160M	160	254	210	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
160L	160	254	254	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
180M	180	279	241	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
180L	180	279	279	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
200L	200	318	305	133	55m6	110	16×10	49	19	5	350	300js6	400	0	4×φ19
225S	225	356	286	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
225M	225	356	311	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
250M	250	406	349	168	65m6	140	18×11	58	24	5	500	450js6	550	0	8×φ19
280S	280	457	368	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
280M	280	457	419	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
315S	315	508	406	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315M	315	508	457	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315L	315	508	508	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
355M	355	610	560	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24
355L	355	610	630	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24

机座号	外形尺寸
机座号	Mounting dimensions
Frame	AA	AB	AC	AD	B1	BB	HD	HA	LA	L（IC416）	L（IC411）
90S	40	180	88	155	24	173	190	13	12	400	340
90L	40	180	88	155	24	198	190	13	12	430	370
100L	45	205	103	180	23	198	245	14	14	465	395
112M	50	245	115	190	21	214	265	15	14	490	430
132S	60	280	135	210	32	214	315	18	15	525	475
132M	60	280	135	210	32	264	315	18	15	575	525
160M	70	330	163	255	28	266	385	22	16	645	590
160L	70	330	163	255	28	311	385	22	16	690	635
180M	70	355	180	285	24.5	360	430	22	18	810	730
180L	70	355	180	285	24.5	400	430	22	18	850	770
200L	75	395	200	310	32	407	475	25	18	890	815
225S	75	435	225	345	47	407	530	28	20	930	860
225M	75	435	225	345	47	447	530	28	20	970	900
250M	80	490	248	450	56	442	575	30	22	1050	915
280S	90	545	280	480	79	497	660	35	22	1100	985
280M	90	545	280	480	79	577	660	35	22	1180	1065
315S	125	635	320	530	84	535	770	45	25	1300	1100
315M	125	635	320	530	84	720	770	45	25	1350	1285
315L	125	635	320	530	84	720	770	45	25	1450	1285
355M	130	730	355	355	116	728	1010	50	32	1650	1350
355L	130	730	355	355	116	858	1010	50	32	1750	1480

YTSZ系列变频调速三相异步电动机（示意图）
