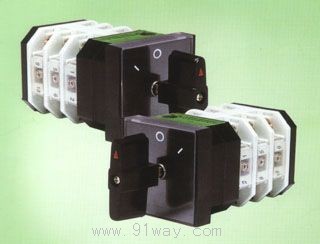

产品名称: HT1-16万能转换开关
型号规格: HT1-16万能转换开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 万能转换开关
分栏标签
参考价格: 厂价直销
产品品牌: 精益
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 查看详细技术参数(pdf格式)
HT1-16万能转换开关产品详细说明:
HT1-16万能转换开关(以下简称开关)约定发热电流为16A,主要用于50Hz、 电压至380V,直流电压至220V的电路中作转换电气控制线之用(电磁线圈、电气测量仪表和伺服电动机等), 也可用于交流380V、5.5Kw及以下三相笼型感应电动机的直接控(起动、可逆转换和多速电机变速等)。

正常工作条件
1.周围空气温度不超过+40℃、不低于-25℃,并且24h内其平均值不超过+35℃。
2.安装地点的海拔不超过2000m。
3.安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可允许有较高相对湿度, 最湿月的月平均最低温度不超过+25℃,该月的平均最大相对温度不超过90%。由于温度变化发生在产品上的凝露情况必须采取措施。
4.污染等级为3级。
5.安装类别为Ⅲ类 。
6.开关应按制造厂提供的使用说明书进行安装。

HT1-16万能转换开关主要型号

用途代号 用 途 相应开关型号 备注
Q1 直接启动 HT1-16/5.5Q·1 操作图与LW5开关相同
Q2 HT-16/5.5Q2·3
N 可逆转换 HT1-16/5.5N·3
S 双速电动机变速 HT1-16/5.5S·4
SN 双速电动机变速、可逆 HT1-16/5.5SN·6

技术数据及性能
1.约定发热电流为16A。
2.额定绝缘电压为500V。
3.操作频率:300次/h(AC-4为120次/h)。
4.不同使用类别下的额定工作电压和额定工作电流见下表:

开关用途 电流种类 使用类别 额定工作电压
V
额定工作电流
A
主令控制用 交流 AC-15 380 2.6
220 4.6
直流 DC-13 220 0.27
直接控制5.5kw及以下
三相笼型感应电动机
交流 AC-3 380 12
AC-4

5.主令控制用开关的同断能力见下表:

使用类别 接通和分断
电压
V
电流
A
cosΦ T0.95ms
AC-15 1.1×380 10 × 2.6 0.3 ——
1.1×220 10 ×4.6
DC-13 1.1×220 1.1×0.27 —— 300

6.直接控制5.5KW三笼型感应电动机用开关的通断能力见下表:

使用类别 接通 接通和分断(通断)
电压V 电流A cosφ 电压V 电流A cos φ
AC-4 1.05×380 12×12 0.45 1.05×380 10×12 0.45

7.电寿命20 × 104次。
8.机械寿命100 × 104次。
HT1-16万能转换开关
