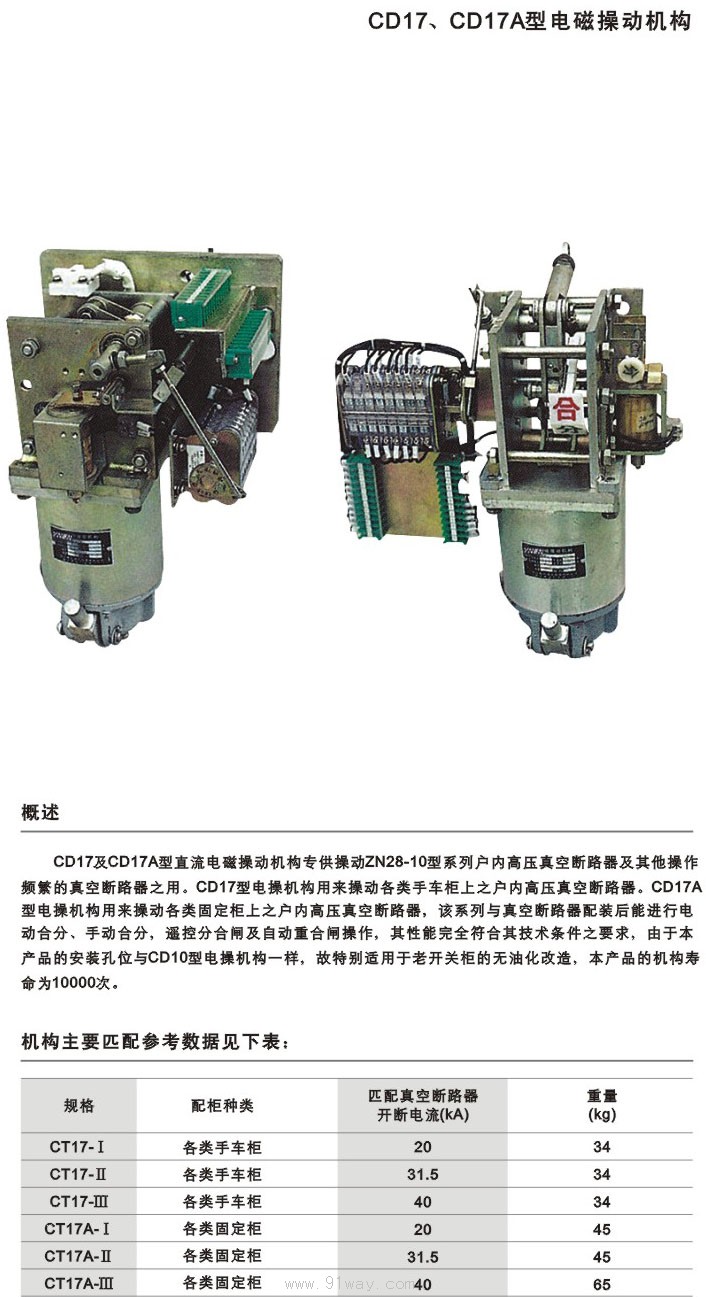

CD17,CD17A系列电磁操动机构产品详细说明：

CD17及CD17A型直流电磁操动机构专供操动ZN28-10型系列户内高压真空断路器及其他操作频繁的真空断路器之用。CD17型电操机构用来操动各类手车柜上之户内高压真空断路器。CD17A型电操机构用来操动各类固定柜上之户内高压真空断路器，该系列电操机构使用直流电源，配户内真空断路器进行电动合分、手动分闸、遥控分闸及自动重合闸操作，其性能完全符合其技术条件之要求，由于本产品的安装孔位与CD10型电操机构一样，故特别适用于老开关柜的无油化改造，本产品的机械寿命为10000次
1.操动机构的主要技术参数：（见下表）

序号	型号规格	额定电压	合闸线圈		分闸线圈
			计算电流A	电阻(欧姆)	计算电流A	电阻(欧姆)
1	CD17-I	220V	71	3	1.5	146
		110V	142	0.77	3	36.5
2	CD17-Ⅱ	220V	89	2.5	1.5	146
		110V	178	0.61	3	36.5
3	CD17-Ⅲ	220V	138	1.6	1.5	146
		110V	276	0.4	3	36.5
4	CD17A-I	220V	89	2.5	1.5	146
		110V	178	0.61	3	36.5
5	CD17A-Ⅱ	220V	128	1.72	1.5	146
		110V	256	0.43	3	36.5
6	CD17A-Ⅲ	220V	170	1.3	1.5	146
		110V	340	0.3	3	36.5

2.机构的线圈为短时工作制，其操作电源为直流。
3.机构的可靠合闸电压为85%～110%的额定工作电压。可靠分闸电压为65%～120%额定工作电压，小于30%的额定工作电 压时机构不得分闸。
4.导电部分与接地部分之间，不同回路的各导电部分之间。lmin 工频耐压2000V,应无闪络及击穿现象。线圈匝间耐受2.5倍 的额定操作电压。
5.本机构输出轴的工作角度为50°～55°机构寿命为10000次。

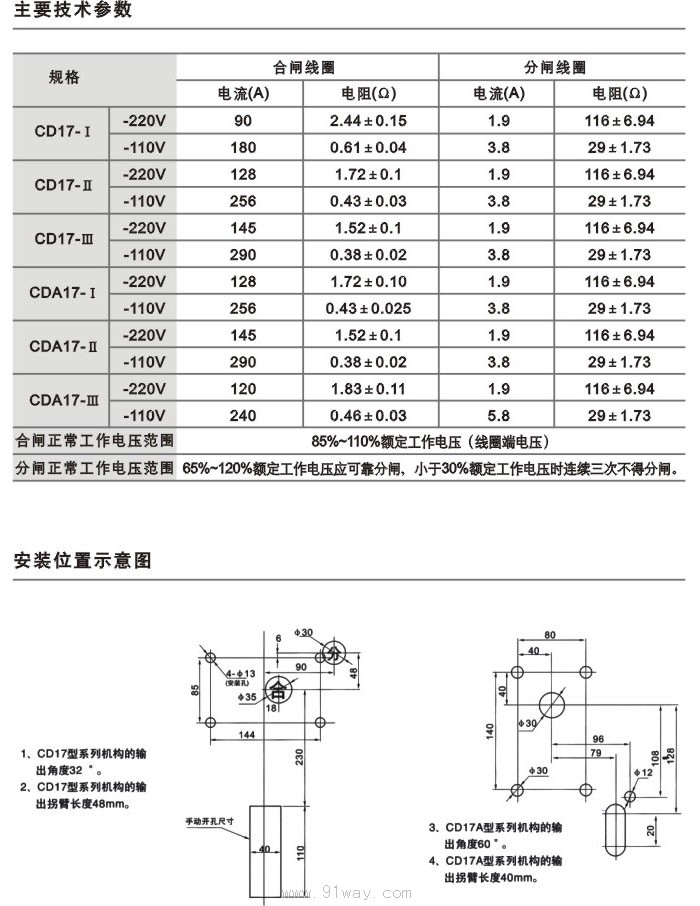

主要技术参数

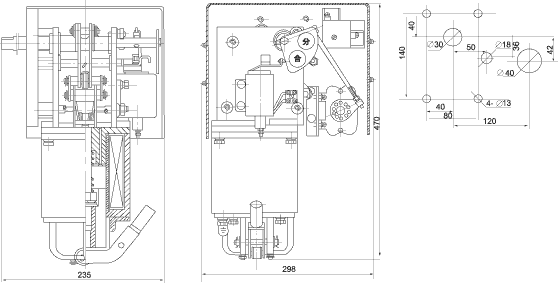

CD17结构示意图

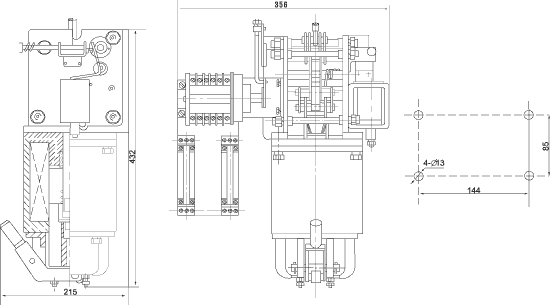

CD17A结构示意图

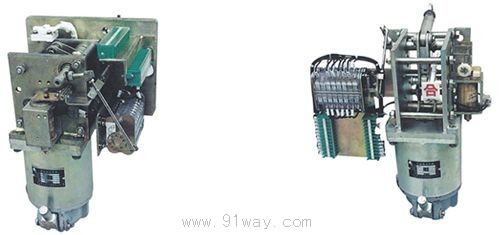

CD17,CD17A系列电磁操动机构
