JW,JX,JY,JZ系列分马力异步电动机产品详细说明：

JW,JX,JY,JZ系列分马力异步电动机

JW系列为三相电动机，有良好的起动和运行性能，结构简单。维护方便，在各种机械上都适宜作传动力。
JX系列为单相电容运转电动机，功率因数较高，运转匀稳，适用于风扇、电子仪器、仪表、医疗器械等各种起动转矩要求较低的机械。该系列电机不宜空载使用。
JY系列为单相电容起动电动机，有较大的起动转矩，适用于空气压缩泵、冰箱、医疗器械、木工机械等。
JZ系列为单相电阻起动电动机。仅适用于小型机床、鼓风机、医疗器械等。

使用说明
海拔不超过1000米。
周围环境温度不超过+40℃。
电动机为E极绝缘，绕组采用聚酯高强度漆包线。
电动机在环境温度不超过40℃，承受额定负载长时间运行时，定子绕组允许温升，温度记法60℃，电阻法75℃。
温热带地区使用的电动机须加以三防措施（型号后加TH）。


主要技术指标
JW系列为三相电动机

型号	电压 伏	频率 赫	输出		转速 转每分	消耗功率 约值瓦	额定电流 约值安	起动转矩	最大转矩	起动电流	重量 千克
			瓦	马力				额定转矩	额定转矩	额定电流
JW7122 JW7112	380	50	750 550	1 3/4	2800	990 740	1.8 1.35	＞2.2	＞2.4	＜6	7.2 6.2
JW6322 JW6312			370 250	1/2 1/3		510 340	0.95 0.65				5.0 4.5
JW5622 JW5612			180 120	1/4 1/6		250 170	0.45 0.35				3.7 3.2
JW5022 JW5012			90 60	1/8 1/12		130 95	0.25 0.2				2.6 2.6
JW4522 JW4512			40 25	1/20 1/30		67 56	0.15 0.1				2.0 2.0
JW7134 JW7124 JW7114			750 550 370	1 3/4 1/2	1400	1000 750 520	2.1 1.6 1.05				8.7 7.2 6.2
JW6324 JW6314			250 180	1/3 1/4		360 265	0.9 0.65				5.0 4.5
JW5624 JW5614			120 90	1/6 1/8		190 150	0.50 0.4				3.7 3.2
JW5024 JW5014			60 40	1/12 1/20		110 75	0.3 0.25				2.6 2.6
JW4524 JW4514			25 15	1/30 1/50		55 45	0.2 0.1				2.0 2.0

JX系列为单相电容运转电动机

型号	电压 伏	频率 赫	输出		转速 转/分	额定电流 安	起动转矩 倍数	最大转矩	起动电流 安	电容器 法	重量 千克
			瓦	马力				额定转矩
JX5622 JX5612	220	50	120 90	1/6 1/8	2800	1.0 0.7	0.35		5.0	4×10-6	3.6 3.0
									3.2
JX5022 JX5012			60 40	1/12 1/20		0.45 0.35	0.35 0.5		2.5	2×10-6	2.6
									2.0
JX4522 JX4512			25 15	1/30 1/50		0.25 0.2	0.5		1.5	1×10-6	2.0
									1.0
JX5624 JX5614			90 60	1/8 1/12	1400	0.8 0.5	0.35		3.2	4×10-6	3.6 3.0
									2.5
JX5024 JX5014			40 25	1/20 1/30		0.4 0.35	0.5		2.0	2×10-6	2.6
									1.5
JX4524 JX4514			15 8	1/15 1/100		0.25 0.2	0.5		1.0	1×10-6	2.0
									0.8

注:JX系列为单相电容运转电动机,电容器采用工作电压为450伏的交流密封纸介电容器。

主要技术指标
JY系列为单相电容起动电动机

型号	电压 伏	频率 赫	输出		转速 转/分	消耗功率 瓦	额定电流 安	起动转矩 倍数	起动电流 安	最大转矩	重量 千克
			瓦	马力						额定转矩
JY7132 JY7122 JY7112	220	50	500 370 250	3/4 1/2 1/3	2800	800 570 400	4.5 3.5 2.5	2.5 2.5 3.0	29 21 15	＞1.8	8.3 7.0 6.0
JY7134 JY7124 JY7114			370 250 180	1/2 1/3 1/4	1400	580 410 320	4.0 3.0 2.5	2.5 3.0 3.0	21 15 12		8.3 7.0 6.0

JZ系列为单相电阻起动电动机

型号	电压 伏	频率 赫	输出		转速 转/分	消耗功率 瓦	额定电流 安	起动转矩 倍数	起动电流 安	最大转矩	重量 千克
			瓦	马力						额定转矩
JZ7122 JZ7112	220	50	370 250	1/2 1/3	2800	570 400	3.5 2.5	1.25 1.30	29 20	＞1.8	7.0 6.0
JZ6322 JZ6312			180 120	1/4 1/6		300 230	2.0 1.5	1.50 1.60	15.5 12.5		4.8 4.3
JZ5622 JZ5612			90 60	1/8 1/12		175 145	1.2 1.0	1.70 1.80	10.5 8		3.5 3.0
JZ7134 JZ7124 JZ7114			370 250 180	1/2 1/3 1/4	1400	580 410 320	4.0 3.0 2.5	1.30 1.40 1.60	29 20 15.5		8.2 7.0 6.0
JZ6324 JZ6314			120 90	1/6 1/8		240 200	2.0 1.5	1.7 1.8	12.5 10.5		4.8 4.3
JZ5624 JZ5614			60 40	1/12 1/20		150 125	1.2 1.0	2.0 2.2	8 7		3.5 3.0

外形及安装尺寸

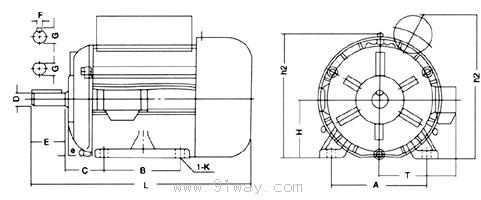

机座有底脚，端盖上无凸缘，卧式安装。

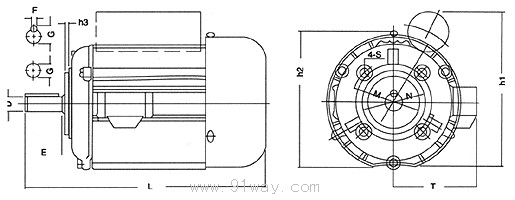

机座无底脚，端盖上有凸缘（型号后加B14），立式安装。

JW系列

JX系列



JY系列

JZ系列

参考尺寸

机 座 号	尺寸（毫米）
	A	B	C	D	E	F	G	H	K	P	M	N	h	e	S	L	T	h	h
71	112	90	45	016	40	5	18	71	09	144	85	70	3	2	M6	265	93	160	150
63	100	80	40	014	30	4	15.5	63	09	126	75	60	3	2	M5	225	85	-	130
56	90	71	36	011	23	4	12.5	56	07	114	65	50	3	2	M5	200	75	-	115
50	80	63	32	09	20	-	8	50	07	92	55	40	3	5	M5	150	60	-	95
45	71	56	28	07	16	-	6	45	06	83	45	30	3	5	M5	136	56	-	85
