产品名称: ZN12-27.5B单级铁道开关
型号规格: ZN12-27.5B单级铁道开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZN12-27.5B单级铁道开关产品详细说明:

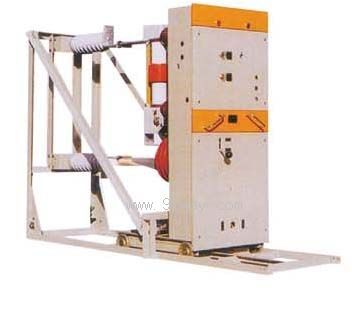

ZN12-27.5B单级铁道开关为额定电压27.5kV,单相交流为50Hz的户内高压开关设备。本断路器为手车式,并配以手车轨道和电流互感器。

ZN12-27.5B单级铁道开关适用于电气化铁道牵引供电系统BT供电方式的各种变电所、开闭站、分区亭等不同运行场所。

ZN12-27.5B单级铁道开关主要技术参数

序号 项目 单位 数据
1 额定电压 kV 27.5
2 最高工作电压 kV 31.5
3 额定绝缘水平 一分钟工频耐压 kV 普通型:95(断口间110)
高原型:110(断口间125)
雷电冲击(峰值) kV 185 260
4 额定电流 A 1250,2000
5 额定短路开断电流 kA 25,31.5
6 额定短路开断电流开断次数 30
7 额定丹炉关合电流(峰值) kA 63,80
8 额定短路持续时间 S 4
9 额定操作顺序   分-0.3s-合分-180s-合分
10 合闸时间 ms ≤75
11 分闸时间 ms ≤60
12 额定电容器组开断电流 A 630
13 机械寿命 20000
14 动、静触头允许磨损累计厚度 mm 4
15 电流互感器额定电流比   75~2000/1.5
16 外形尺寸 mm 高1675,深1220,宽690
17 总重量 kg 260

ZN12-27.5B单级铁道开关操动机构参数

序号 项目 单位 数据
1 储能电动机额定功率 W 275
2 储能电动机额定电压 V AC:110 220
DC:110 220
3 额定工作电压下储能时间 S ≤15
4 合闸电磁铁额定电压由独立电源供电分闸电磁铁额定电压 V AC:110 220
DC:110 220
5 过流脱扣器额定电流 A 5
6 辅助开关额定电流 A AC:10 DC:5
7 微动开关允许通过的持续电流 A 2
8 分、合闸电流(DC220V,DC110V) A 0.89,1.91

ZN12-27.5B单级铁道开关
