EVH6-31.5(G)/2500高原型铁道专用单极真空断路器产品详细说明：

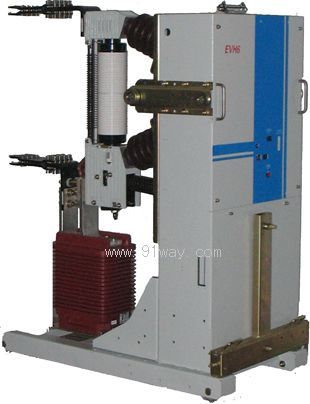

EVH6-31.5(G)/2500高原型铁道专用单极真空断路器

是单相交流50Hz，额定电压为31.5kV的户内单极断路器。适用于海拔4000米及以下地区使用的户内装置，专门用于铁道变电所和分区亭，用于铁道牵引系统的供电、保护和控制之用。
断路器采用整体型布局，操动机构作为独立的一个模块，有独立型号。采用这种形式，使结构变得简单、紧凑，机构可单独封装，然后与断路器配合，使生产效率大大提高，同时也使断路器机械操作可靠性大为提高。断路器灭弧室与操动机构采用前后布置方式，结构合理体积小。
操动机构的储能部分、传动部分、缓冲部分、脱扣部分、机械联锁都集成为一体，只有一个输出接口与主回路连接，机构组成，设计中将充分考虑机构中各力的作用情况，使传动机构的布置合理以保证部件变形量最小，这样既便于保证性能又提高了机构可靠性。

EVH6-31.5(G)/2500高原型铁道专用单极真空断路器技术参数

序号	参数名称						单位	数         值
1	额定电压						kV	31.5
2	额定绝缘水平	1min工频耐受电压 (有效值)		对地				修正前*	修正后**
								95	136
				断口		灭弧室内绝缘		95	95
						灭弧室外绝缘		95	136
		雷电冲击耐受电压 （峰值）		对地				185	270
				断口		灭弧室内绝缘		185	185
						灭弧室外绝缘		185	270
3	额定频率						Hz	50
4	额定电流						A	1250、1600、2000、2500
5	额定短时耐受电流						kA	31.5
6	额定峰值耐受电流							80
7	额定短路持续时间						s	4
8	额定短路开断电流				交流分量		kA	31.5
					直流分量			42%
9	额定短路关合电流(峰值)						kA	80
10	额定操作顺序							O-0.3s-CO-180s-CO
11	额定容性开断电流		额定单个电容器组开断电流				A	400
12			额定电缆充电开断电流				A	50
13	合-分时间（空载）							110
14	额定开断时间							≤75
15	机械寿命						次	20000
16	动静触头允许磨损累计厚度						mm	3
17	电寿命						次	20


EVH6-31.5(G)/2500高原型铁道专用单极真空断路器在海拔4000m试验时的数值 * 产品在海拔1000m试验时的修正数值
