产品名称：

SYXC系列稀土永磁宽调速伺服电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流伺服电机

参考价格：

厂价直销

产品品牌：

宏达

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

SYXC系列稀土永磁宽调速伺服电动机产品详细说明：

具有高的转矩/惯量比，从而提供了最快的加速度和快速响应。
具有高转矩及低速特性，调速范围广，易与负载匹配。
由于采用耐磨电刷材料，以及有大的电刷接触面积，使用电机寿命增长，过载能力加强。
电机的体积小，重量轻，结构简单，维修方便。
电机内可安装高精度高可靠性的反馈元件。

SYXC系列稀土永磁宽调速伺服电动机性能参数

型号规格	项目	额定功率 KW	额定转矩 N.m	最高工作转速 r/min	最高电压 V	额定电流 A
型号规格	容差	Nom	Nom	±10％	Nom	Nom
60SYX	01	0.015	0.1	1500	30	0.82
	02	0.015	0.05	3000	30	0.82
	03	0.03	0.2	1500	30	1.54
	04	0.03	0.1	3000	30	1.54
72SYX	01	0.05	0.33	1500	30	2.4
	02	0.05	0.16	3000	30	2.4
	03	0.075	0.05	1500	30	3.52
	04	0.075	0.25	3000	30	3.52
82SYX	01	0.1	0.5	2000	32	4.0
82SYX	02	0.2	1.0	2000	64	4.0
92SYX	01	0.1	0.66	1500	110	1.24
	02	0.1	0.33	3000	110	1.24
	03	0.15	1.0	1500	110	1.83
	04	0.15	0.5	3000	110	1.83
106SYX	01	0.25	1.6	1500	160	2.0
	02	0.25	0.8	3000	160	2.0
	03	0.5	3.3	1500	160	4.0
	04	0.5	1.6	3000	160	4.0
	05	0.75	5.0	1500	160	5.5
	06	0.75	2.5	3000	160	5.5
	07	0.8	5.3	1500	180	5.5
	08	0.8	2.7	3000	180	5.5
132SYX	01	1.1	7.3	1500	160	7.9
	02	1.1	3.6	3000	160	8.0
	03	1.5	10.0	1500	160	10.9
	04	1.5	5.0	3000	160	11.2
	05	1.8	12.0	1500	180	11.5
	06	1.8	6.0	3000	180	11.8
	07	2.2	14.5	1500	160	16.2
	08	2.2	7.3	3000	160	17.2
164SYX	01	3.0	20.0	1500	160	20.5
	02	3.0	10.0	3000	160	21.0
	03	4.5	30.0	1500	200	24.0
	04	4.5	15.0	3000	200	25.0
	05	5.5	37.0	1500	300	20.0
	06	5.5	18.5	3000	300	21.0
178SYX	01	6.5	43	1500	300	23.8
	02	7.5	50.0	1500	350	24.0
	03	10	66.0	1500	440	25.0
266SYX	01	18.5	92.5	2000	300	69
266SYX	02	24	120.0	2000	400	69.0

SYXC系列测速机参数

型号规格		82CF			85CF
项目	容差	01	02	03	01	02	03	04
输出斜率 V/Kr/min	±15％	6	10	12	12	20	24	55
极限转速 r/min	Nom	4000	4000	4000	4000	3000	3000	2000
纹波系数％	Max	1.5	1.5	1.5	1.5	1.5	1.5	1.5
线性度％	Max	1	1	1	1	1	1	1
对称％	Max	1	1	1	1	1	1	1
负载电阻 KΩ	Nom	20	20	20	20	20	20	20

SYXC系列稀土永磁宽调速伺服电动机机座及安装尺寸

序号规格		D1	D2	E1	E2	F	G	E3	h1	h2	b	D4	s	D3	L1	L2	L3
序号规格			h7											f5
60SYX	01 02 03 04	60	48	16	10	3	6.3	18	3	5	62	70	4.5	8	100 90 120 100	66	60
72SYX	01 02 03 04	72	54	20	15	3	7.3	22	3	5	72	84	5.5	9	120 100 140 110	66	60
82SYX	01 02	82	54	20	15	4	8.5	22	3	6	84	95	6	11	112 144	66	82
92SYX	01 02 03 04	92	70	20	15	4	11.5	22	3	6	94	107	6.6	14	127 112 144 119	66	82
106SYX	01 02 03 04 05 06 07 08	106	85	23	20	5	13	25	4	8	112	132	9	16	147 133 178 145 210 160 218 158	66	85
132SYX	01 02 03 04 05 06	132	100	30	25	5	15	32	5	10	134	155	11	18	200 170 215 180 230 180	66	85
132SYX	07 08	132	100	50	40	8	20	52	5	10	134	155	11	24	255 185	66	85
164SYX	01 02 03 04	164	130	50	45	8	20	52	6	12.5	164	180	11.5	24	368 268	66	85
	01 02 03 04					8	24			12.5	164	180	11.5	28	418 293
	05 06					10	28			14	180	200	13	32	450 323
178SYX	01 02 03	178	130	60	55	10	31	62	6	16	200	205	13	35	420 490 400	66	85
266SYX	01 02	266	230	100	90	14	43	108	6	28	270	300	18	48	600 620	66	85

带底脚安装尺寸

机　座	H	A	B	C	K
82SYXC系列	60	80	70	16	7
106SYXC系列	70	100	100	19	7
132SYXC系列	80	125	125	28	11
164SYXC系列	100	130	150	62	12
178SYXC系列	105	130	150	62	12
266SYXC系列	160	220	290	82	18

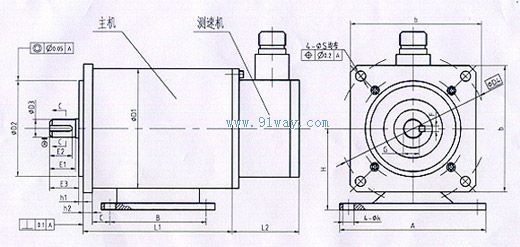

SYXC系列电机外形及安装尺寸

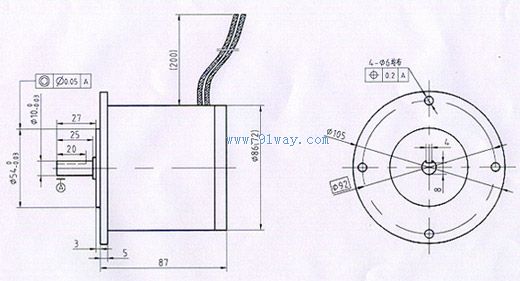

CF测速单机外形及安装尺寸

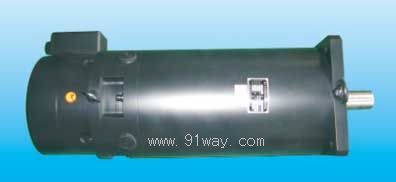

SYXC系列稀土永磁宽调速伺服电动机

SYXC系列稀土永磁宽调速伺服电动机（示意图）
