产品简介:
(点击小图查看大图)
DDZ1系列单片通电电磁制动器产品详细说明:

一、用途与作用
DDZ1系列单片通电电磁制动器用于各类机械传动系统中,起快速制动、保持、定位、高频运转作用。
制动器由磁轭、线圈、摩擦片、衔铁、联结等组成,线圈通电时产生磁通吸合衔铁,从而产生力矩达到制动的目的。

二、使用说明
DDZ1系列单片通电电磁制动器属干式,必须在无油状态下工作;与制动器配合的轴孔与轴的精度为H8/h7;制动器主、从动部分需固定,不得有轴向窜动,应保证同轴度及工作气隙δ。

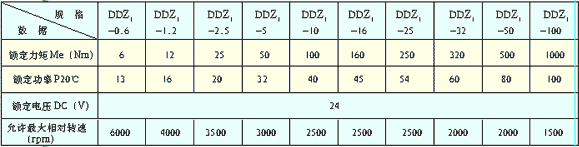

DDZ1系列单片通电电磁制动器技术参数:

DDZ1系列单片通电电磁制动器技术参数


DDZ1系列单片通电电磁制动器外形尺寸1   DDZ1系列单片通电电磁制动器外形尺寸2   DDZ1系列单片通电电磁制动器外形尺寸3

DDZ1系列单片通电电磁制动器参数符号 d1 d2 d3 d4 d5 d6 d7 M d L L1 L2 L3 L4 b h δ
DDZ1-0.6 80 72 35 50 26 4-4.3 4.1 4 15 19 3.5 18.5 8.5 15 5 17.3 0.3
DDZ1-1.2 105 95 42 66 35 4-5.5 4.1 6 20 21 5 25 10 20 6 22.8 0.3
DDZ1-2.5 130 118 52 80 41 4-5.5 5.2 6 25 23 7 32 17 25 8 28.3 0.4
DDZ1-5 158 147.5 62 101 49 4-6.5 6.2 8 30 26 8.5 38.5 18.5 30 8 33.3 0.4
DDZ1-10 190 175 80 120 65 4-9 8.2 8 35 28 9 47 19 38 10 38.3 0.5
DDZ1-16 230 215 100 158 83 4-9 10.2 8 43 30 11 56 21 45 12 46.3 0.5
DDZ1-25 270 250 110 182 90 4-9 10.2 8 50 33 12.5 60.5 23.5 48 14 53.8 0.6
DDZ1-32 290 270 120 210 100 4-11 12.2 10 55 35 12.5 67.5 23.5 55 16 59.3 0.6
DDZ1-50 310 290 130 240 105 4-11 12.2 10 60 38 13.5 73.5 25.5 60 18 64.4 0.8
DDZ1-100 440 420 200 315 148 8-12.5 16.2 12 70 50 19 95 35 76 20 74.9 0.8

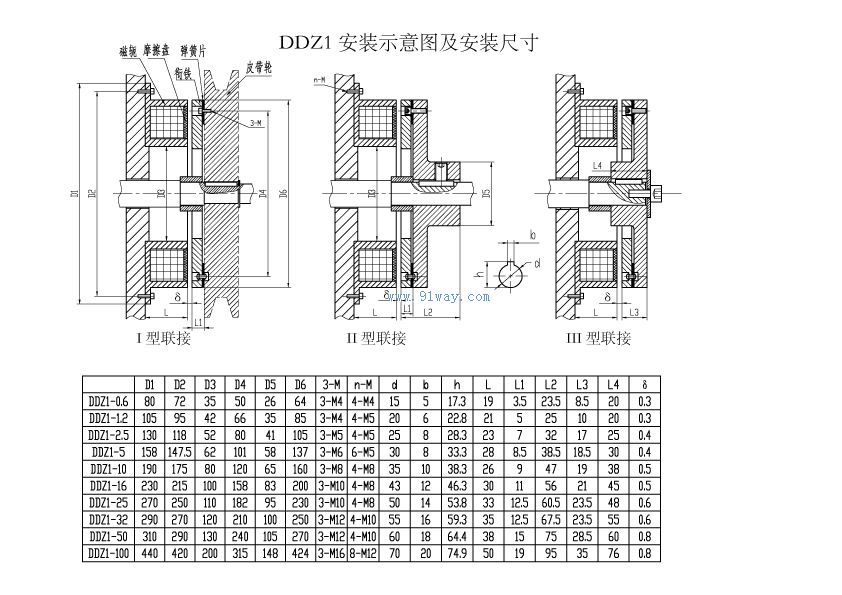

DDZ1系列单片通电电磁制动器外形及安装尺寸
DDZ1系列单片通电电磁制动器外形图1
DDZ1系列单片通电电磁制动器外形图2
DDZ1系列单片通电电磁制动器外形图3

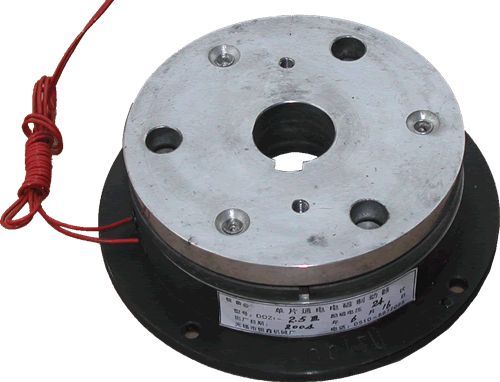

DDZ1系列单片通电电磁制动器
