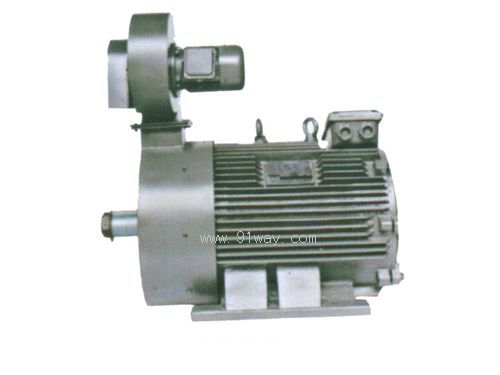

产品名称: YZPF系列起重及冶金用变频调速三相异步电动机
型号规格: YZPF系列起重及冶金用变频调速三相异步电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 起重电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YZPF系列起重及冶金用变频调速三相异步电动机产品详细说明:
YZPF系列起重及冶金用变频调速三相异步电动机(以下简称变频调速电动机),是以变频器为供电电源的电动机,与变频器装置组成的控制系统可得到平滑的无级调速、变速机构简单,转速准确,达到节能和实现自动化的目的。

YZPF系列变频调速电动机广泛应用于起重、冶金、运输行业要求连续调速和频繁正、反转的机械设备上,也可以适用于一般通用机械设备上。

YZPF系列起重及冶金用变频调速三相异步电动机

YZPF系列变频调速电动机的额定电压为380V,额定功率为50Hz。可在5(3)-100Hz范围内连续调速,5(3)-50Hz为恒转矩运行,50-100Hz为恒功率运行。也可以适用于额定电压为440V,额定功率为60Hz的电源。YZP、YZPF系列电动机的安装尺寸与YZ、YZR系列同机座号相同,可方便用户使用。

型号 标称功率 额定电流 额定转矩 额定转速 最大转矩 转动惯量 重 量
额定转矩倍
Type Nominal Rated Rated Rated Max torque Moment of Weight
Output current torque speed Rated torque inertia
kW A N.m r/min Times kg.m2 kg
YZPF112M1-4 3.0 6.6 20 1430 3.0 0.019 60
YZPF112M2-4 4.0 8.7 26.7 1430 3.0 0.028 71
YZPF132M1-4 5.5 12 35 1440 3.0 0.052 82
YZPF132M2-4 6.3 13.5 41 1445 3.0 0.063 93
YZPF160M1-4 7.5 17 49 1465 3.0 0.10 110
YZPF160M2-4 11 24 72 1460 3.2 0.13 125
YZPF160L-4 15 32 98 1460 3.2 0.17 140
YZPF180L-4 22 44.5 143 1470 3.2 0.31 208
YZPF200L-4 30 58.5 195 1470 3.2 0.56 281
YZPF225M-4 37 69 239 1480 3.2 0.74 352
YZPF250M1-4 45 86 290 1480 3.2 1.28 460
YZPF250M2-4 55 105 354 1480 3.2 1.53 495
YZPF280S1-4 63 113 409 1470 3.5 1.94 705
YZPF280S2-4 75 134 487 1470 3.5 2.19 740
YZPF280M-4 90 160 585 1470 3.5 2.42 780
YZPF315S-4 110 194 712 1475 3.5 5.78 1035
YZPF315M-4 132 232 855 1475 3.5 7.22 1180

型号
标称功率(KW)
额定电流(A)
额定转矩(N.M)
额定转速(r/min)
堵转转矩
最大转矩
转动惯量(Kg.m2)
输出特性
轴流风机
重量(Kg)
额定转矩(倍)
额定转矩(倍)
电压(v)
功率(W)
YZPF112M1-6
1.5
4.0
14.3
930
1.25-1.8
2.4
0.019

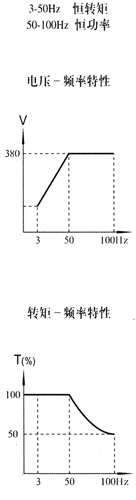

YZPF系列起重及冶金用变频调速三相异步电动机特性曲线1
380
90
60
YZPF112M2-6
2.2
5.8
21.0
930
1.25-1.8
2.4
0.028
380
90
71
YZPF132M1-6
3.0
7.8
28.7
960
1.25-1.8
2.4
0.052
380
100
82
YZPF132M2-6
4.0
9.6
38.2
960
1.25-1.8
2.4
0.063
380
100
93
YZPF160M1-6
5.5
12.9
52.5
970
1.25-1.8
2.4
0.10
380
100
120
YZPF160M2-6
7.5
17.6
71.6
970
1.25-1.8
2.6
0.13
380
100
133
YZPF160L-6
11
24.9
105.1
970
1.25-1.8
2.8
0.17
380
100
154
YZPF180L-6
15
33.1
143.3
975
1.25-1.8
2.8
0.31
380
230
208
YZPF200L-6
22
46.8
210.1
980
1.25-1.8
2.8
0.56
380
230
281
YZPF225M-6
30
66.3
286.5
982
1.25-1.8
2.8
0.74
380
300
352
YZPF250M1-6
37
72.6
353.4
982
1.25-1.8
2.8
1.28
380
300
472
YZPF250M2-6
45
89.3
429.8
982
1.25-1.8
2.8
1.53
380
300
515
YZPF280S1-6
55
105.5
525.3
985
1.25-1.8
2.8
1.94
380
370
705
YZP280S2-6
63
120.8
601.7
985
1.25-1.8
2.8
2.19
380
370
740
YZPF280M-6
75
143.9
716.3
985
1.25-1.8
2.8
2.42
380
370
780
YZP315S1-6
90
174.9
859.5
985
1.25-1.8
2.8
5.78
380
450
1035
YZPF315M-6
110
213.7
1050.5
985
1.25-1.8
2.8
7.22
380
450
1180
YZPF355M-6
132
245.7
1260.6
980
1.25-1.8
2.8
9.7
380
550
1380
YZPF355L1-6
160
287.3
1528
980
1.25-1.8
2.8
11.6
380
550
1550
YZPF355L2-6
200
363.2
1910
980
1.25-1.8
2.8
14.3
380
550
1710
YZPF400L1-6
250
470.4
2387.5
980
1.25-1.8
2.8
20.1
380
630
2210
YZPF400L2-6
300
564.5
2865
980
1.25-1.8
2.8
23.1
380
630
2690

型号
标称功率(KW)
额定电流(A)
额定转矩(N.M)
额定转速(r/min)
堵转转矩
最大转矩
转动惯量(Kg.m2)
输出特性
轴流风机
重量(Kg)
额定转矩(倍)
额定转矩(倍)
电压(V)
功率(W)
YZPF160L-8
7.5
18.1
95.5
730
1.25-1.8
2.6
0.17
YZPF系列起重及冶金用变频调速三相异步电动机特性曲线2
380
100
154
YZPF180L-8
11
25.8
140.1
735
1.25-1.8
2.8
0.31
380
230
208
YZPF200L-8
15
34.7
191.0
735
1.25-1.8
2.8
0.56
380
230
281
YZPF225M-8
22
49.7
280.1
735
1.25-1.8
2.8
0.74
380
300
352
YZPF250M1-8
30
67
382.0
735
1.25-1.8
2.8
1.28
380
300
472
YZPF250M2-8
37
82.6
471.1
735
1.25-1.8
2.8
1.53
380
300
515
YZPF280S1-8
45
100.8
573.0
735
1.25-1.8
2.8
1.94
380
370
705
YZPF280M-8
55
121.7
700.3
735
1.25-1.8
2.8
2.42
380
370
780
YZPF315S1-8
63
128.1
802.2
735
1.25-1.8
2.8
5.78
380
450
1035
YZPF315S2-8
75
152.5
955.0
735
1.25-1.8
2.8
6.51
380
450
1105
YZPF315M-8
90
176.7
1146.0
735
1.25-1.8
2.8
7.22
380
450
1180
YZPF355M-8
110
213.4
1400.7
745
1.25-1.8
2.8
9.7
380
550
1380
YZPF355L1-8
132
256.1
1680.8
745
1.25-1.8
2.8
11.6
380
550
1550
YZPF355L2-8
160
310.5
2037.3
745
1.25-1.8
2.8
14.3
380
550
1710
YZPF400L1-8
200
417.4
2546.7
745
1.25-1.8
2.8
20.1
380
630
2210
YZPF400L2-8
250
516.1
3183.3
745
1.25-1.8
2.8
23.1
380
630
2690

型号
标称功率(KW)
额定电流(A)
额定转矩(N.M)
额定转速(r/min)
堵转转矩
最大转矩
转动惯量(Kg.m2)
输出特性
轴流风机
重量(Kg)
额定转矩(倍)
额定转矩(倍)
电压(V)
功率(W)
YZPF280S-10
37
93
594
585
1.25
3.0
3.88

YZPF系列起重及冶金用变频调速三相异步电动机特性曲线3
380
370
750
YZPF280M-10
45
112
723
585
1.25
3.0
4.12
380
370
800
YZPF315S-10
55
124
811
585
1.9
3.3
7.15
380
450
1170
YZPF315M-10
75
168
1203
585
1.9
3.2
7.25
380
450
,
1230
YZPF355M1-10
90
198
1445
585
2.0
3.2
10.9
380
550
1510
YZPF355L1-10
110
230
1769
585
1.82
3.0
13.7
380
550
1630
YZPF355L2-10
132
277
2103
585
2.1
2.7
15.8
380
550
1780
YZPF400L1-10
160
333
2548
585
2.1
2.7
21.3
380
630
2330
YZPF400L2-10
200
418
3185
585
2.1
2.7
24.6
380
630
2790

机座号 安装尺寸及公差 外形尺寸
A A/2 B C D D1 E E1 F G H K 螺栓直径 AB AC BB HA HD L CL
基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差
112M 190 95 140 70 ±2.0 32   80 ±0.37 10 0 27    112    12    M10 250 245 235 15 330 590
132M 216 108 178 89 38 +0.018 -0.036 33 132 275 285 260 17 360 645
160M 254 127 210 108 ±3.0 48 +0.002 110 ±0.43 14    42.5    160 0 15 +0.43 M12 320 325 290 20 420 758 718
160L 254   -0.5 0 335 800 762
180L 279 139.5 279 121 55 M36×3 82 0 19.9   180     360 360 380 22 460 870 800
200L 318 159 305 133 60 M42×3 140 ±0.50 105 16 -0.043 21.4 0 200     19     M16 405 405 400 25 510 975 928
225M 356 178 311 149 ±4.0 65    23.9 -0.2 225 455 430 410 28 545 1050 998
250M 406 203 349 168 70 M48×3 18 25.4   250 24 M20 515 480 510 30 605 1195 1092
280S 457 228.5 368 190 85 - M56×4 170 130 20    31.7      280    +0.52 575 535 530 32 665 1265
280M 419 0 580 1315
315S 508 254 406 216 95 M64×4 22 0 35.2 315 0 28      M24 640 620 35 750 1390
315M 457 -0.052 -1.0 630 1440
355M 610 305 560 254 110 M80×4 210 ±0.58 165 25    41.9     355     740 710 730 38 840 1650
355L 630 800 1720
400L 686 343 710 280 130 - M100×4 250 200 28   50 400 35 +0.62 M30 855 840 910 45 950 1865

YZPF系列起重及冶金用变频调速三相异步电动机安装尺寸

YZPF系列起重及冶金用变频调速三相异步电动机
