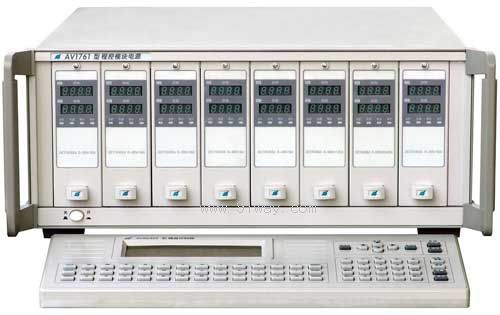

产品名称: AV1761程控模块电源
型号规格: AV1761程控模块电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 编程电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
AV1761程控模块电源产品详细说明:

AV1761程控模块电源是在自动测试平台中提供功率激励与测试的理想设备,适用于设计研发、生产制造等自动测试领域。该产品最大程度为用户选配电源提供了灵活性,根据需要可选购8种(或定制)模块,搭建1至8个通道的电源系统,总输出功率可达1600W。AV1761采用先进的开关电源技术,实现高功率密度输出,精致的设计确保了输出低噪声,是理想的功率电压源、电流源。
主要特点:
高功率密度主机(0~1600W),8种标准模块方便选配:单模块输出150W(或200W),购多模块可组成多路输出电源系统,单台主机最多可配8个模块(200W×8=1600W),特殊要求可定制
可编程固定电压(或电流)输出,亦可设置电压、电流输出序列(即可编程随时间或事件而变化的多组电压、电流)
模块可串、并联重组输出,以拓展输出电压、电流范围
性能指标优异:高精度编程与回读测量,输出纯净低噪
多组设定储存
保护功能齐全:过压、过流、过温保护
隔离和极性翻转功能(选件)
独特的连接器组件,简化系统集成
GPIB(IEEE 488.2)接口控制,亦可选配AV86402型键盘控制器(选件)简化操作

典型应用:

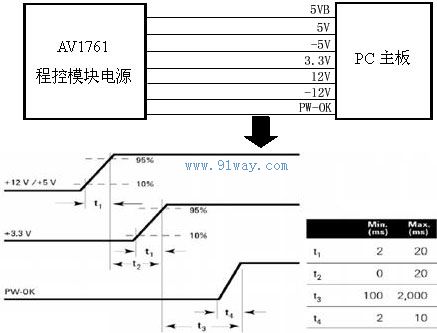

在PC主板的测试中,用多路ATX电源以正确的序列电压给PC主板组件加电是非常重要的,不正确的序列不仅会导致组件不能启动,还可能因诱发电流锁存而损坏被测组件。因此,可用AV1761程控模块电源建立一套7路的电源系统,通过编程改变其输出顺序和电压,以验证PC主板的性能。

技术规范:
表1 150W系列标准模块指标(25℃±5℃)

模块型号 DC176101 DC176102 DC176103 DC176104
输出额定值
(0~40℃)
输出电压 0~8V 0~20V 0~40V 0~50V
输出电流 0~16A 0~7.5A 0~3.75A 0~3A
输出功率 128W 150W 150W 150W
编程准确度 电压0.035%+ 4mV 10mV 22mV 51mV
电流0.035%+ 8mA 5mA 4mA 1.9mA
回读准确度 电压0.025%+ 3mV 8mV 15mV 28mV
电流0.025%+ 8mA 6mA 4mA 1.5mA
纹波和噪声
(20Hz~20MHz)
恒压状态rms 3mV 5mV 8mV 15mV
峰—峰 8mV 10mV 19mV 21mV
恒流状态rms 12mA 6mA 3.5mA 1.5mA
电源调整率
(源效应)
电压(CV) 0.8mV 0.8mV 2.5mV 3mV
电流(CC) 1mA 0.8mA 0.5mA 0.2mA
负载调整率
(负载效应)
电压(CV) 1.5mV 1.5mV 1.5mV 3mV
电流(CC) 0.5mA 0.35mA 0.35mA 0.2mA

  模块型号 DC176105 DC176106 DC176107 DC176108
输出额定值
(0~40℃)
输出电压 0~120V 0~160V 0~200V 0~320V
输出电流 0~1.25A 0~1A 0~0.75A 0~0.5A
输出功率 150W 160W 150W 160W
编程准确度 电压0.035%+ 71mV 72mV 100mV 144mV
电流0.035%+ 1mA 0.8mA 0.8mA 0.5mA
回读准确度 电压0.025%+ 47mV 48mV 60mV 98mV
电流0.025%+ 0.5mA 0.5mA 0.4mA 0.3mA
纹波和噪声
(20Hz~20MHz)
恒压状态rms 19mV 19mV 40mV 40mV
峰—峰 38mV 39mV 80mV 80mV
恒流状态rms 1.5mA 1.5mA 1.5mA 1mA
电源调整率
(源效应)
电压(CV) 4.5mV 4.5mV 8mV 8mV
电流(CC) 0.4mA 0.4mA 0.35mA 0.2mA
负载调整率
(负载效应)
电压(CV) 6mV 9.8mV 10mV 20mV
电流(CC) 0.2mA 0.2mA 0.2mA 0.2mA

表2 200W系列扩展模块指标(25℃±5℃)

    DC176101A DC176102A DC176103A DC176104A
输出额定值
(0~40℃)
输出电压 0~8V 0~20V 0~40V 0~50V
输出电流 0~20A 0~10A 0~5A 0~4A
输出功率 160W 200W 200W 200W
编程准确度 电压0.035%+ 4mV 9mV 18mV 51mV
电流0.035%+ 10mA 6mA 3mA 2mA
回读准确度 电压0.025%+ 3mV 6mV 12mV 28mV
电流0.025%+ 10mA 4mA 2mA 1.8mA
纹波和噪声
(20Hz~20MHz)
恒压状态rms 5mV 6mV 10mV 18mV
峰—峰 9mV 10mV 20mV 28mV
恒流状态rms 14mA 12mA 6mA 5mA
电源调整率
(源效应)
电压(CV) 1mV 1mV 2mV 4mV
电流(CC) 2mA 1mA 0.8mA 0.5mA
负载调整率
(负载效应)
电压(CV) 2mV 5mV 6mV 6mV
电流(CC) 2mA 1mA 0.8mA 0.5mA
瞬态响应时间:<5mS(负载电流变化10%,输出电压恢复到先前电平100mV以内)
温度系数 恒压100ppm+ 0.5mV 1mV 1.5mV 2mV
恒流180ppm+ 0.3mA 0.25mA 0.21mA 0.18mA

    DC176105A DC176106A DC176107A DC176108A
输出额定值
(0~40℃)
输出电压 0~120V 0~160V 0~200V 0~320V
输出电流 0~1.5A 0~1.25A 0~1A 0~0.625A
输出功率 180W 200W 200W 200W
编程准确度 电压0.035%+ 71mV 72mV 100mV 144mV
电流0.035%+ 1mA 0.8mA 0.8mA 0.5mA
回读准确度 电压0.025%+ 47mV 48mV 60mV 98mV
电流0.025%+ 0.5mA 0.5mA 0.5mA 0.3mA
纹波和噪声
(20Hz~20MHz)
恒压状态rms 19mV 20mV 40mV 40mV
峰—峰 39mV 40mV 80mV 80mV
恒流状态rms 3.5mA 3mA 2mA 1mA
电源调整率
(源效应)
电压 4.8mV 5mV 8mV 8mV
电流 0.4mA 0.5mA 0.5mA 0.2mA
负载调整率
(负载效应)
电压 8mV 10mV 15mV 20mV
电流 0.5mA 0.5mA 0.35mA 0.2mA
瞬态响应时间:<5mS(负载电流变化10%,输出电压恢复到先前电平100mV以内)
温度系数 恒压100ppm+ 3.5mV 4mV 4.5mV 5mV
恒流180ppm+ 0.17mA 0.15mA 0.1mA 0.1mA

表3特制模块技术指标(25℃±5℃)

DC1761T
输出额定值
(0~40℃)
输出电压 0~Vo(伏)
输出电流 0~Io(安)
编程准确度 电压0.035%+ 0.5‰Vo
电流0.035%+ 1‰Io
回读准确度 电压0.025%+ 0.5‰Vo
电流0.025%+ 1‰Io
纹波和噪声
(20Hz~20MHz)
恒压状态rms 0.5‰Vo
峰—峰 1‰Vo
恒流状态rms 1‰Io
电源调整率
(源效应)
电压(CV) 0.1‰Vo
电流(CC) 0.1‰Io
负载调整率
(负载效应)
电压(CV) 0.5‰Vo
电流(CC) 0.5‰Io
温度系数 恒压100ppm+0.1‰Vo
恒流180ppm+0.1‰Io

系统主机的交流输入:AC 220V+15%, 50/60Hz±5%
系统主机的输入功率:2200W(最大)
结构特点:台式
  主机箱尺寸(含提手):750(长)mm×480(宽)mm×190(高)mm
  主机箱重量:约22kg
  模块尺寸:588(长)mm×48(宽)mm×144(高)mm
  模块重量:约3kg
环境适应性:符合GJB3947-2000中3.8条中4级设备的规定要求
  工作温度范围:10℃~40℃
  存储温度范围:-40℃~70℃
  电磁兼容性:符合GJB3947-2000中3.9条的规定要求
安全性:符合GJB3947-2000中3.10条的安全要求
可靠性:MTBF(θ0)≥3000小时

订货信息:
  主机:AV1761程控模块电源主机
  说明:主机是电源模块正常工作必备平台,一台主机可配制1到8个模块。
  标准配置:DC1761XX电源模块(数量:1~8)、输出连接器(数量:1~8)、用户手册
  说明:
    1)模块必须插入主机才能工作!所有模块外形结构一致,可以插入主机8通道中任意一个。
     用户可以根据需要优先选购150W系列标准模块(DC176101、DC176102、DC176103、DC176104、DC176105、DC176106、DC176107);也可以订购200W系列扩展模块(DC176101A、DC176102A、DC176103A、DC176104A、DC176105A、DC176106A、DC176107A)。
     另外,用户可根据需要自行将模块串联或并联使用,串联是为了扩充输出电压,如2个20V模块(型号DC176102)串联电压可达40V;并联是为了扩充输出电流,如2个20V(型号DC176102)模块并联输出电流可达15A。
     如上述模块(或通过串并联形成的组合模块)仍不能满足您的工程应用,您还可根据实际需要定制特制模块DC1761T,定制内容包括输出电压/输出电流范围等。请注意定制模块输出最大功率不允许超过200W,输出电压最高不允许超过320V,输出电流最大不允许超过16A!
    2)输出连接器为各模块所通用。
     该组件使系统的组装、维护等得以简化,一旦将连接导线接到负载上,连接器的设计允许您从主机前面拔出模块进行更换或维护,免除拆卸电缆或从机架上取下主机之麻烦。
  选件:键盘控制器AV86402、输出隔离和极性翻转
  说明:
    (1) AV86402键盘控制器:该选件提供对所有可编程功能的全部控制,实现程控参数输入与显示。在组成自动测试系统时,可不安装该键盘,直接由计算机发送程控命令,以节约用户投资,换言之,若采用PC机通过GPIB接口控制本电源系统时无需选购该选件!
    (2) 输出隔离和极性翻转:通过发送程控命令可断开电源模块输出端与负载间的物理连接,也可实现电源模块输出正负极自动对换。高压或大电流模块(如DC176101、DC176101A、DC176108、DC176108A)不推荐使用此选件。

AV1761程控模块电源使用举例

AV1761程控模块电源

AV1761程控模块电源
