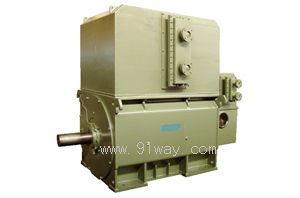

Y系列6kV/10kV笼型高压三相异步电动机(H710-1000)产品详细说明：

Y系列6kV/10kV笼型高压三相异步电动机结构特点

电动机采用箱式结构，机座由钢板焊接而成，重量轻、刚度好。 Y系列为自然通风冷却，机座上部安装有防护顶罩，拆装方便，便于电动机的维修。
定子绕组采用F级耐热绝缘材料、顶部绑扎可靠，并经真空压力浸漆使其具有良好的绝缘性能和机械强度。
转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式，依电机的转速和功率大小而定。

用途
Y系列6kV/10kV笼型高压三相异步电动机(H710-1000)可用于驱动各种通用机械，如：压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。
标准形式
电压：10000V，6000V，50Hz
防护等级：Y系列为IP23(若采用管道通风可制成IP44)
绝缘等级：F
工作制：S1（连续）
冷却方法：Y系列为IC01（或IC11、IC21、IC31）
安装形式：IMB3
电机接法：Y（接线盒内三个出线端子，从主轴伸端视之接线盒位于机座右侧）
使用环境
海拔：不超过1000m
环境空气温度：不超过40℃且无严重尘埃，最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。
空气中无腐蚀性和爆炸性气体（也可制成湿热或高原地区电动机）

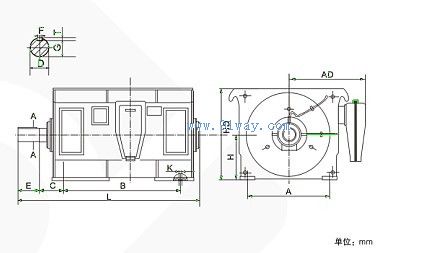

高压三相异步电动机 Y系列笼型(6kV/10kV IP23 H710-1000mm)IMB3安装尺寸

机座号	安装尺寸									外型尺寸
	A	B	C	D	E	F	G	T	H	K	AD	HD	L
710	1400	1800	530	200	350	45	185	25	710	56	1270	1510	3200
800	1600	2000		220		50	203	28	800		1420	1700	3200
900	1800	2240	600	250	410	56	230	32	900	66	1650	1900	3800
1000	2000	2500		280	470	63	260	32	1000		1800	2100	3800

(1)当采用滑动轴承时，C尺寸偏差为±4.0不包括轴向窜动量。
注：图中尺寸仅供参考，订货时以制造厂提供的外形及安装尺寸图为准。

Y系列笼型高压三相异步电动机（H710-1000mm 6kV/10kV IP23）技术数据表

型号	功率(kW)	同步转速(r/min)	额定电流(A)	效率（%）	功率因数	堵转电 流倍数	堵转转 矩倍数	最大转 矩倍数
Y710-6-4	2500	1500	175.2	95.8	0.86	7.0	0.5	1.8
Y710-7-4	2800		196.0	95.9
Y710-8-4	3150		220.3	96.0
Y710-9-4	3550		248.0	96.1
Y800-6-4	4000		275.9	96.2	0.87
Y800-7-4	4500		310.4	96.2
Y800-8-4	5000		344.5	96.3
Y800-9-4	5600		385.9	96.3
Y900-6-4	6300		433.7	96.4
Y900-7-4	7100		488.2	96.5
Y900-8-4	8000		549.5	96.6
Y1000-6-4	9000		577.5	96.7
Y1000-7-4	10000		685.5	96.8
Y710-6-6	2000	1000	140.6	95.5	0.86	6.5	0.6	1.8
Y710-7-6	2240		157.3	95.6
Y710-8-6	2500		175.4	95.7
Y800-6-6	2800		196.2	95.8
Y800-7-6	3150		220.5	95.9
Y800-8-6	3550		248.2	96.0
Y900-6-6	4000		279.4	96.1
Y900-7-6	4500		314.0	96.1
Y900-8-6	5000		344.9	96.2	0.87
Y900-9-6	5600		386.3	96.2
Y1000-6-6	6300		434.1	96.3
Y1000-7-6	7100		488.7	96.4
Y100-8-6	8000		550.1	96.5
Y710-6-8	1600	750	111.8	95.0	0.82	6.5	0.6	1.8
Y710-7-8	1800		128.5	95.1
Y710-8-8	2000		142.7	95.2
Y710-9-8	2240		159.6	95.3
Y800--6-8	2500		178.0	95.4	0.83
Y800-7-8	2800		199.1	95.5
Y900-6-8	3150		223.8	95.6
Y900-7-8	3550		251.9	95.7	0.84
Y1000-6-8	4000		280.3	95.8
Y1000-7-8	4500		315.0	95.9
Y1000-8-8	5000		349.6	96.0
Y710-6-10	1250	600	95.5	94.5	0.8	6.0	0.6	1.8
Y710-7-10	1400		106.8	94.6
Y710-8-10	1600		109.3	94.7
Y800-6-10	1800		135.3	94.8	0.81
Y800-7-10	2000		150.2	94.9
Y800-8-10	2240		168.0	95.0
Y900-6-10	2500		185.1	95.1	0.82
Y900-7-10	2800		207.1	95.2
Y1000-6-10	3150		229.9	95.3	0.83
Y1000-7-10	3550		258.8	95.4
Y1000-6-12	2500	500	190.3	94.8	0.8
Y1000-7-12	2800		212.9	94.9
Y1000-8-12	3150		239.3	95.0
Y1000-9-12	3550		269.4	95.1
Y710-1-4	3150	1500	361.8	96.3	0.87	6.5	0.5	1.8
Y710-2-4	3550		407.7	96.3
Y710-3-4	400		458.9	96.4
Y710-4-4	4500		516.9	96.4
Y800-1-4	5000		566.6	96.5	0.88
Y800-2-4	5600		634.6	96.5
Y800-3-4	6300		713.2	96.6
Y900-1-4	7100		802.9	96.7
Y900-2-4	8000		903.7	96.8
Y900-3-4	9000		1015.6	96.9
Y710-1-6	2240	1000	261.0	96.0	0.86	6.5	0.6	1.8
Y710-2-6	2500		291.1	96.1
Y710-3-6	2800		326.0	96.1
Y710-4-6	3150		366.4	96.2
Y800-1-6	3550		412.9	96.2
Y800-2-6	4000		465.3	96.3
Y800-3-6	4500		522.9	96.3
Y800-4-6	5000		580.4	96.4
Y900-1-6	5600		642.5	96.4	0.87
Y900-2-6	6300		722.1	96.5
Y900-3-6	7100		812.9	96.6
Y1000-1-6	8000		915.1	96.7
Y1000-2-6	9000		1028.4	96.8
Y1000-3-6	1000		1141.5	96.9
Y710-1-8	1800	750	213.6	95.4	0.85	6.5	0.6	1.8
Y710-2-8	2000		237.1	95.5
Y710-3-8	2240		265.3	95.6
Y800-1-8	2500		295.7	95.7
Y800-2-8	2800		330.9	95.8
Y800-3-8	3150		372.2	95.8
Y800-4-8	3550		419.1	95.9
Y900-1-8	4000		471.7	96.0	0.86
Y900-2-8	4500		514.0	96.1
Y900-3-8	5000		582.2	96.2
Y1000-1-8	5600		651.4	96.2
Y1000-2-8	6300		732.0	96.3
Y1000-3-8	7100		824.1	96.4
Y1000-4-8	8000		927.6	96.5
Y710-1-10	1600	600	195.3	96.0	0.83	6.0
Y710-2-10	1800		219.4	95.1
Y7103-10	2000	600	243.6	95.2	0.83	6.0	0.6	1.8
Y800-1-10	2240		272.5	95.3
Y800-2-10	2500		303.8	95.4
Y800-3-10	2800		339.9	95.5
Y900-1-10	3150		377.5	95.6	0.84
Y900-2-10	3550		425.0	95.7
Y900-3-10	4000		478.3	95.8
Y900-4-10	4500		538.1	95.8
1000-1-10	5000		597.3	95.9
Y1000-2-10	5600		668.9	95.9
Y1000-3-10	6300		751.8	96
Y1000-4-10	7100		847.2	96
Y710-1-12	1120	500	144.4	94.5	0.79	6.0	0.6	1.8
Y710-2-12	1250		161.0	94.6
Y710-3-12	1400		180.1	94.7
Y800-1-12	1600		203.2	94.7	0.80
Y800-2-12	1800		228.4	94.8
Y800-3-12	2000		253.5	94.9
Y800-4-12	2240		283.6	95.0
Y900-1-12	2500		312.0	95.2	0.81
Y900-2-12	2800		349.0	95.3
Y900-3-12	3150		392.3	95.4
Y1000-1-12	3550		441.6	95.5
Y1000-2-12	4000		497.1	95.6
Y1000-3-12	4500		559.2	95.6
Y1000-4-12	5000		620.7	95.7
Y710-1-16	630	375	89.2	93.1	0.73	6.0	0.6	1.8
Y710-2-16	710		100.3	93.3
Y710-3-16	800		112.9	93.4
Y710-4-16	900		126.9	93.5
Y800-1-16	1000		138.9	93.6	0.74
Y800-2-16	1120		155.4	93.7
Y800-3-16	1250		173.3	93.8
Y800-4-16	1400	375	193.9	93.9
Y900-1-16	1600		218.4	94.0	0.75	6.0	0.6	1.8
Y900-2-16	1800		245.4	94.1
Y900-3-16	2000		272.4	94.2
Y1000-1-16	2240		304.8	94.3
Y1000-2-16	2500		339.8	94.4
Y1000-3-16	2800		380.2	94.5
