HSJ-10,HSJ-20,HSJ-30列交直流时间继电器产品详细说明：

1.HSJ-10,HSJ-20,HSJ-30列交直流时间继电器概述

HSJ系列静态时间继电器用于电力系统二次凹路继电保护及自动控制回路中，作为延时装置，使被控元件得到所需延时。本产品为集成电路静态型继电器，精度高、功耗小、繁定有观方便、范围宽等优点。产品分为三个系列：IlSJ-10、HSJ-20、HSJ-30，分别更换取代DS-100、DS-20、DS-30等电磁式继电。解决了同类型SSJ-10、SSJ-20、SSJ30性能不稳定、延时差大等不可靠缺点，又增加了交直流两用功能。
　

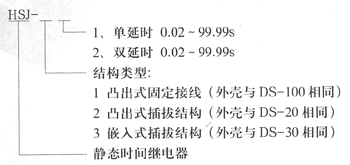

2.型号
　

3.HSJ-10,HSJ-20,HSJ-30列交直流时间继电器主要技术数据

额定电压：交直流220V、110V、48V。t延时整定范围：0．02-99．99s(级差0.1s)。
延时整定值：不大于延时整定值的±0.1％+3ms。
动作延时的一致性：不在于延时檀定值的±0．1％+3ms。
动作值：动作电压不大于70％额定电压。
返回值：返回电压不小于30％额定电压。
功率消耗：不大于5W。
触点容量：在电压不超过250V，电流不超过5V，时间常数为5±0.75ms的直流有感负荷电路和中，产品输山触点的断开容量为50W。输出触点容量在—上述规定的负荷条件下，产品能可靠动作及返回5 x 104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

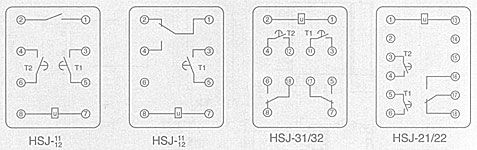

4.产品内部接线图
