DL-20CE系列电流继电器产品详细说明：

DL-20CE系列电流继电器(以下简称继电器)用于发电机、变压器及输电线路的过负荷和短路保护线路中。

2.主要技术参数

型号	最大整定值/A	最大整定范围/A	额定电流/A		线圈串联			线圈并联			功率消耗/VA	返回系数
					动作电流/A	热稳定电流A		动作电流/A	热稳定电流A
			串联	关联		长期	Is		长期	Is
DL-21CE DL-22CE DL-23CE DL-24CE	0.008	0.002-0.008	0.01	0.02	0.002-0.004	0.01	0.1	0.004-0.008	0.02	0.2	在额定值下线串联时测量不大于7	不小于0.8
	0.02	0.005-0.02	0.03	0.06	0.005-0.01	0.03	0.3	0.01-0.02	0.06	0.6
	0.06	0.015-0.06	0.1	0.2	0.015-0.1	0.1	1	0.03-0.06	0.2	2
	0.2	0.05-0.2	0.3	0.6	0.15-0.3	0.3	3	0.1-0.2	0.6	6
	0.6	0.15-0.6	1	2	0.05-0.1	1	10	0.3-0.6	2	20
	2	0.5-2	3	6	0.5-1	4	30	1-2	8	60	在电流为5A时线圈并联时测量不大于3.5
	6	1.5-6	10	20	1.5-3	10	100	3-6	20	200
	10	2.5-10	10	20	2.5-5	10	100	5-10	20	200
	15	3.75-15	10	20	3.75-7.5	15	100	7.5-15	30	200
	20	5-20	10	20	5-10	15	100	10-20	30	200
	50	12.5-50	15	30	12.5-25	20	150	25-50	40	300
	100	25-100	15	30	25-50	20	150	50-100	40	300
	200	50-200	15	30	50-100	20	150	100-200	40	300		不小于0.7

 动作误差：不大于6％。
 动作时间：1.1倍实测动作值时不大于0.12s；2倍实测动作值时不大于0.04s；
 动作一致性：不大于5％。
 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

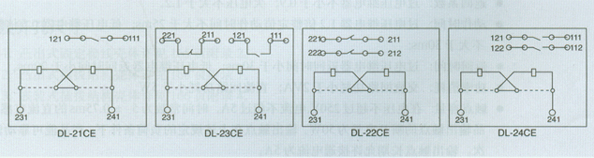

3.内部接线

DL-20CE系列电流继电器

　

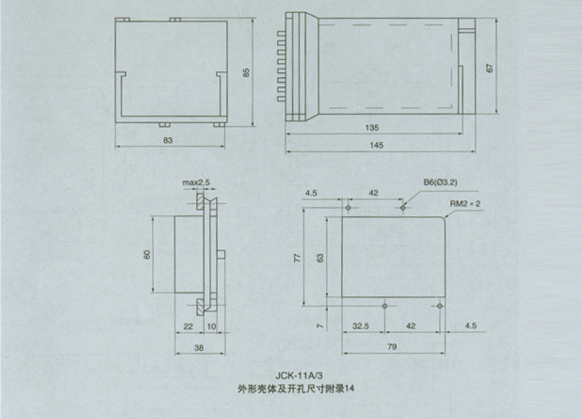

4.外形及开孔尺寸



　DL-20CE系列电流继电器
