产品简介:
(点击小图查看大图)
HY-10.20.30系列交直流静态电压继电器产品详细说明:

1.概述

HY系列集成电路静态电压继电器用于电机、变压器和输电线的过负荷短路保护装置中作为启动元件。本产品为集成电路静态犁继:电
器,精度高、功耗小、动作时间短、返回系数高、整定直观方便、它克服了原来电磁型继电器触点易抖动、工作噪音大、动作值返回系数难调及运输后动作值易变等缺点。产品分为三个系列:HY-10、HY-20、HY-30,可分别替代DJ-100、DY-20、DY-30、等电磁式继电器。同时又解决了同类型JY-10、20、30,JY-1A、1B、1C、JY8-10、20、30’阼能不稳定,整定变差大等不可靠缺点。带辅助电源增加了交直流两用功能.

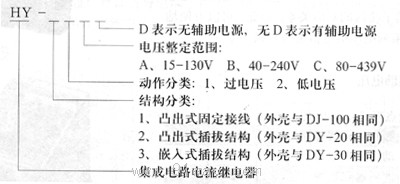

2.HY-10.20.30系列交直流静态电压继电器型号

HY-10.20.30系列交直流静态电压继电器型号说明

3.主要技术参数

辅助电源:交直流两用220V、110V、48V。
触点形式:一常开一常闭,特殊触点形式可定做。
整定误差:不大于±2%。
延时一致性:不大于整定值的2.5%。
返回系数:过电压继电器不小于0.9;欠电压不大于1.2。
动作时间:过电压继电器1.2倍整定值动作不大于25ms;低电压继电器0.5倍整定值动作时间不大于30ms。
功率消耗:交流回路功耗小于2VA;直流回路功耗小于5W。
触点容量:在电压不超过250V,电流不超过5A,时间常数为5± 0.75ms的直流有感负荷电路中,产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件F,产品能可靠动作及返回5 x 104次。输小触点长期允许接通电流为5A。
介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50tlz交流电压历时1分钟试验而无缘缘击穿或闪络现象。

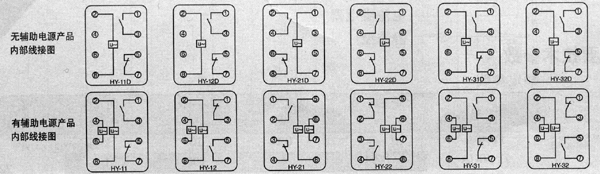

4.产品内部接线图

HY-10.20.30系列交直流静态电压继电器接线图


HY-10.20.30系列交直流静态电压继电器

HY-10.20.30系列交直流静态电压继电器
