产品名称: JY-3/1~2型电压监测继电器
型号规格: JY-3/1~2型电压监测继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电压继电器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JY-3/1~2型电压监测继电器产品详细说明:

1、应用范围

JY-3/1-2型电压监测继电器是为了直流电源装置设计的电压监测专用继电器,在主回路电压(即控制母线电压)为180-240V时,可监测主回路的欠电压或过电压状态,同时还可监测副回路(即合闸母线回路和充电机回路)在180-360V范围内的欠电压状态。

2、JY-3/1~2型电压监测继电器型号

JY-3/1~2型电压监测继电器型号说明

3.主要技术参数

额定值:直流电压额定值(接蓄电池)200V(③为正极;⑨为负极)
整定范围:主回路(①、⑨端子之间,即控制母线电压)电压整定范围为:180—240V;副回路(⑤、⑦与⑨端子之间,即充电机电压和合闸母线电压)动作电压整定范围为:180-360V。
动作一致性:不大于3%。
返回系数:过电压回路返回系数不小于0.95;欠电压回路返回系数不大于1.05。
动作时间:过电压回路施加1.1倍整定值时动作时间为1.5s;欠电压回路施加激励量从整定值突变到0.5倍整定值时动作时间为1.5s。
功率消耗:当电源回路施加额定值时,产品的功率消耗不大于15W(使所有继电器都动作)。
触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

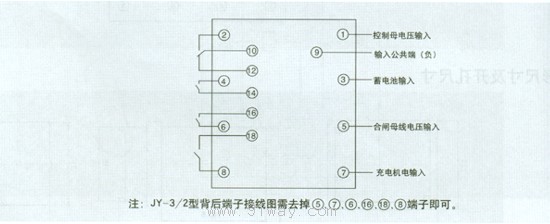

4.内部接线
JY-3/1~2型电压监测继电器接线图

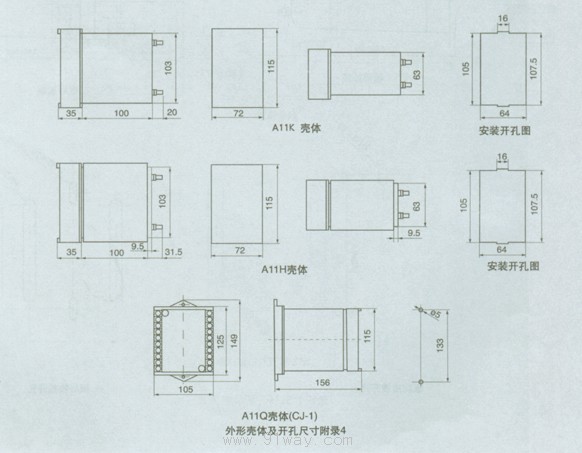

5.外形尺寸及开孔尺寸

JY-3/1~2型电压监测继电器安装尺寸

JY-3/1~2型电压监测继电器

JY-3/1~2型电压监测继电器
